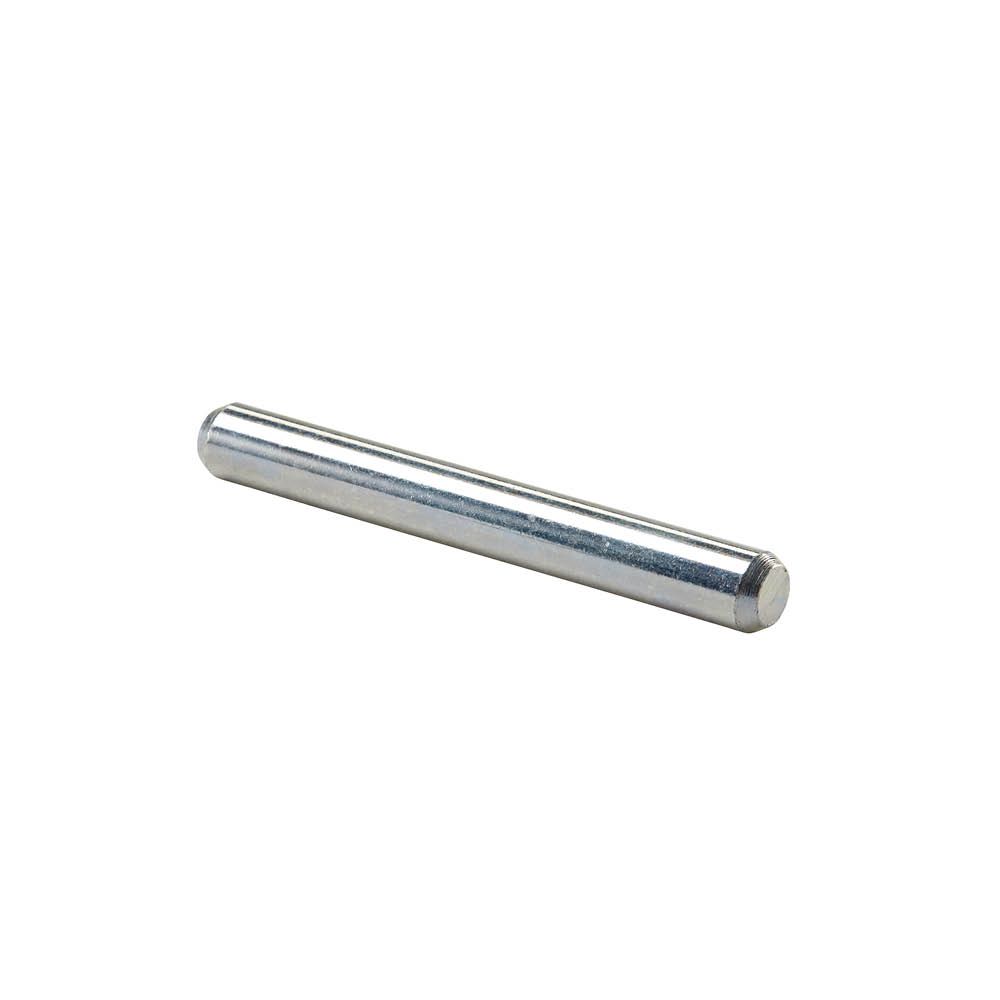

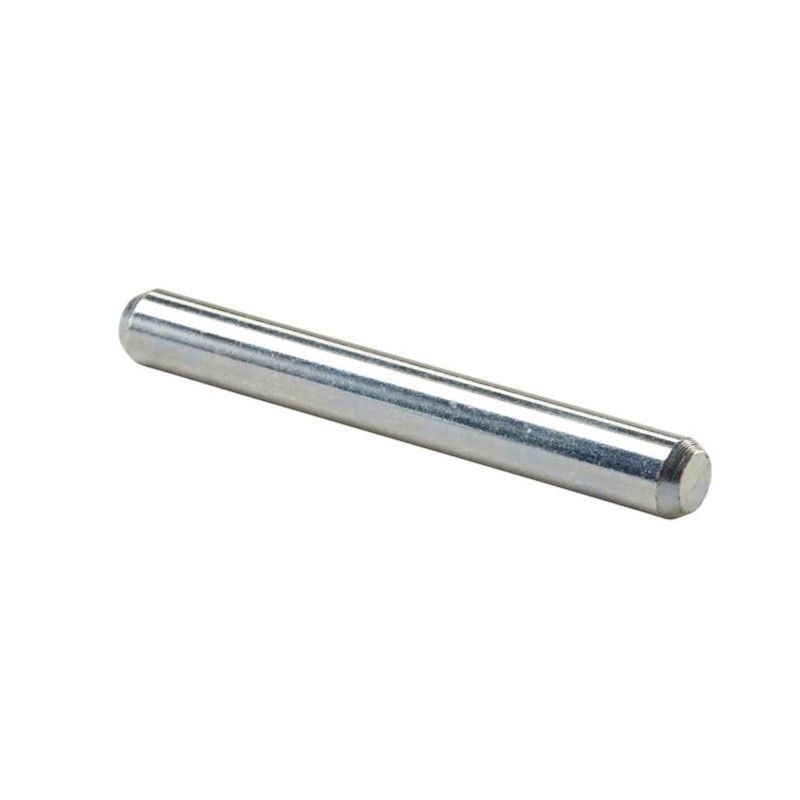

La broche STD12X100-B pour connecteur à âme intérieure est essentielle à la reprise de charge des connecteurs structurels Simpson Strong-Tie. Elle est complémentaire des étriers à âme intérieure et permet également d'assurer la fixation de pieds de poteau à âme intérieure.

Broche en acier S235JR, Finition électrozinguée blanc.

Extrémité chanfreinée pour une pénétration simplifiée dans le bois.

Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an.

DIMENSIONS ET PERÇAGES

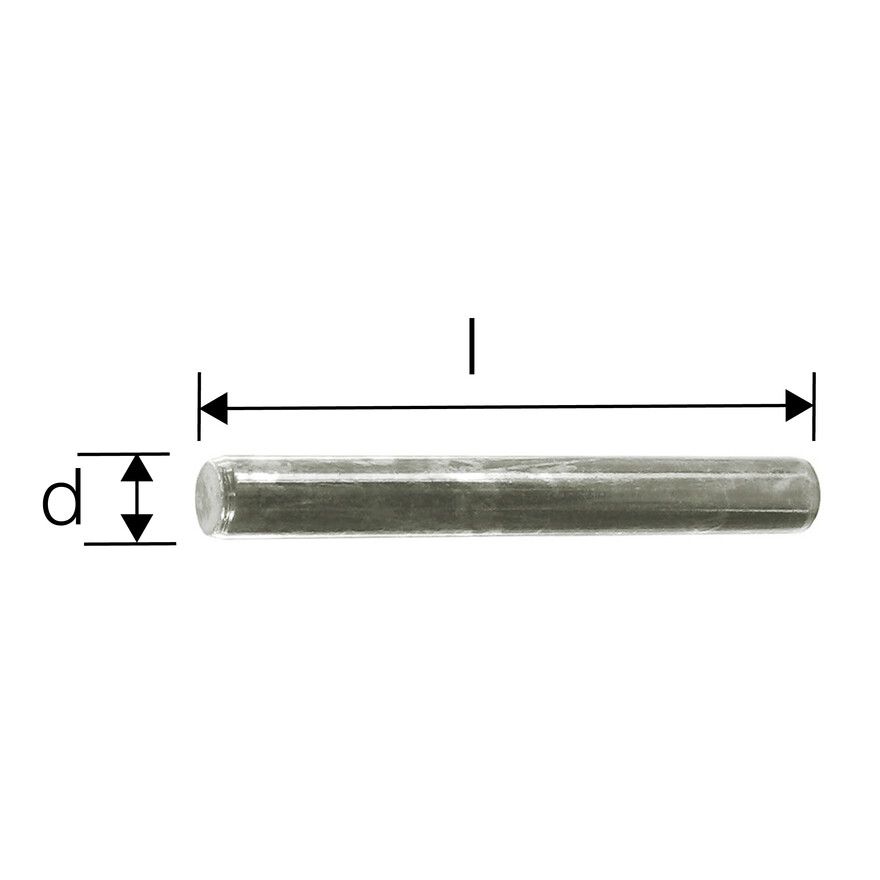

D = 12 mm ; l = 100 mm

UTILISATION

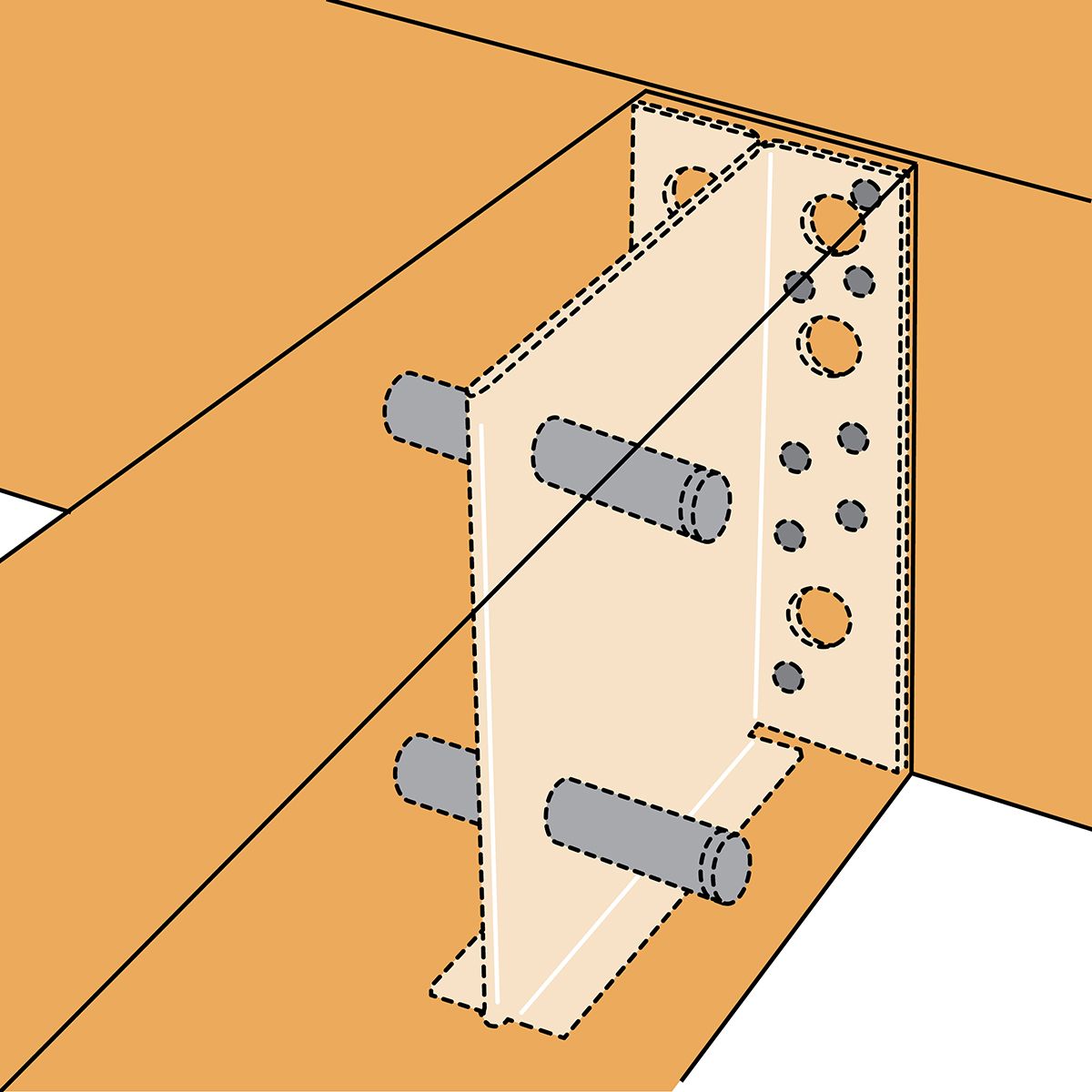

— Fixation d'étriers en âme,

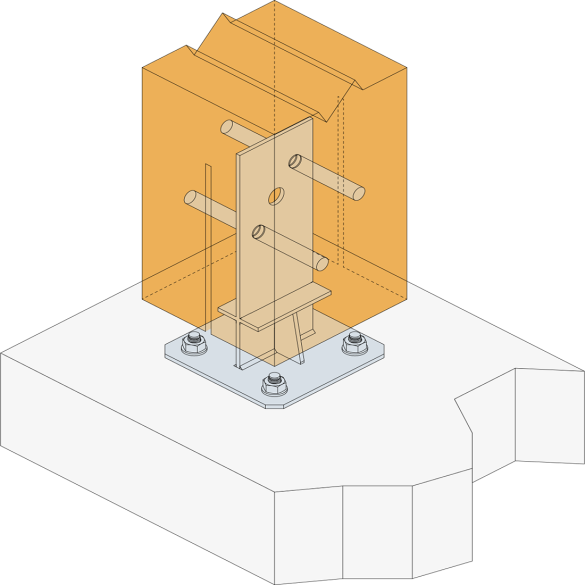

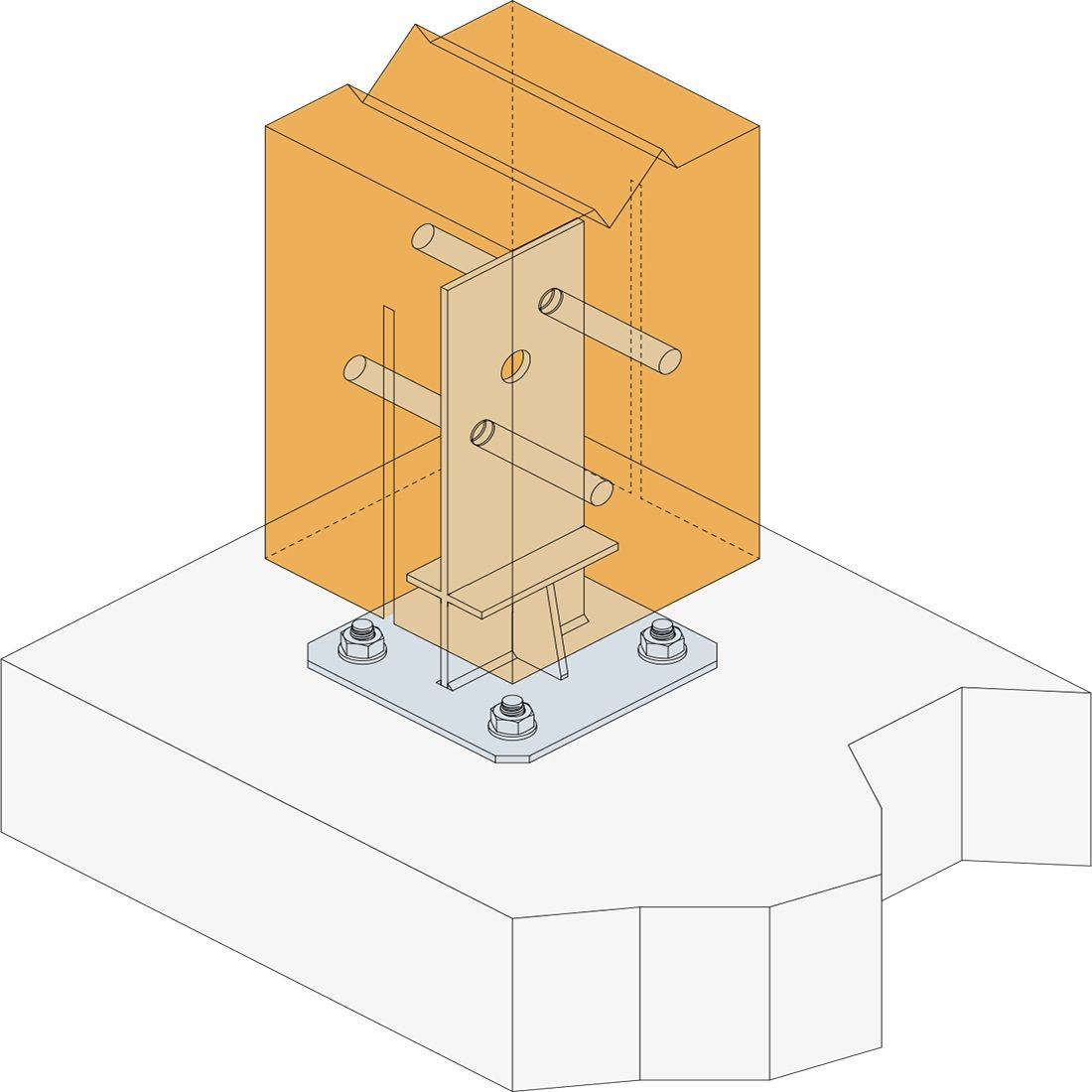

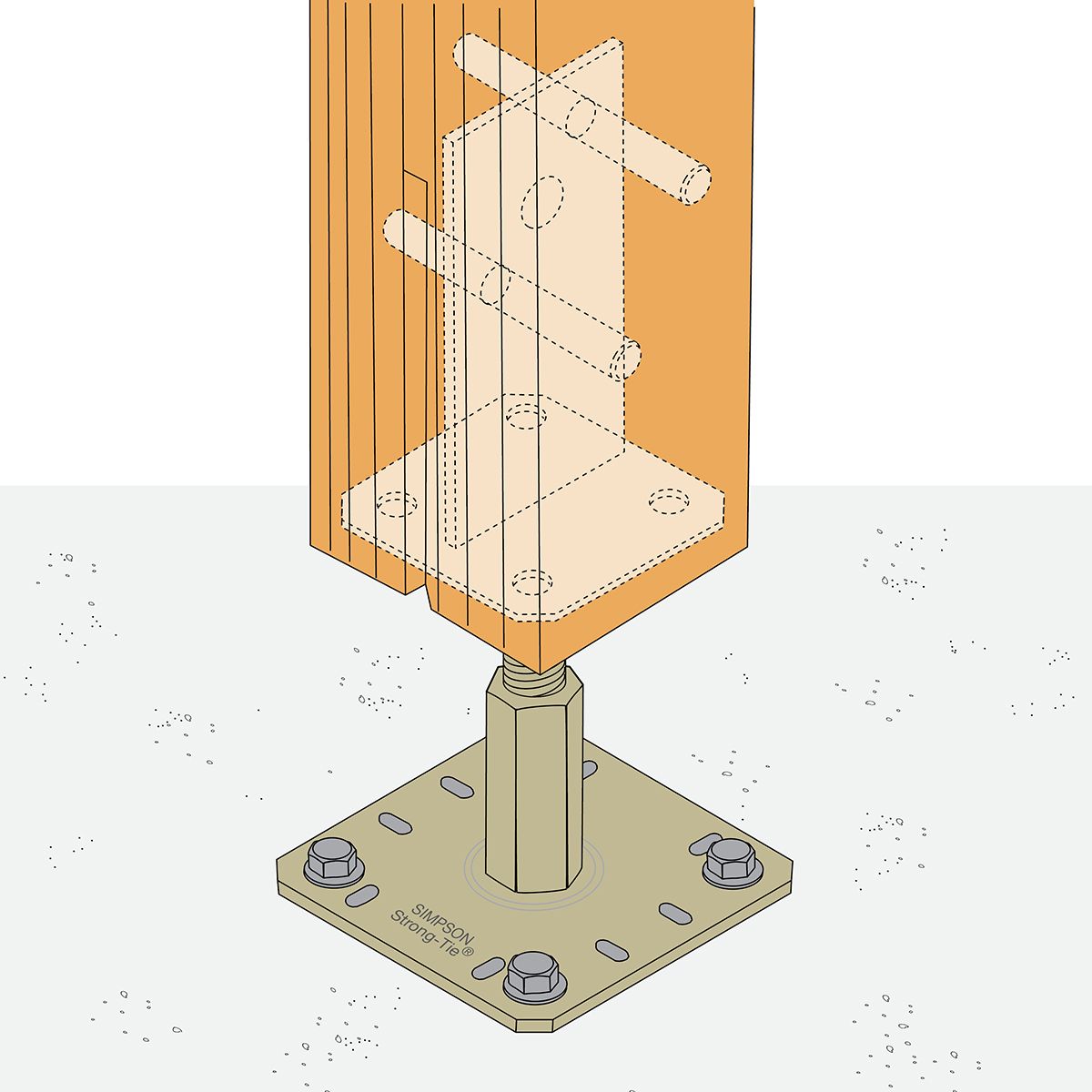

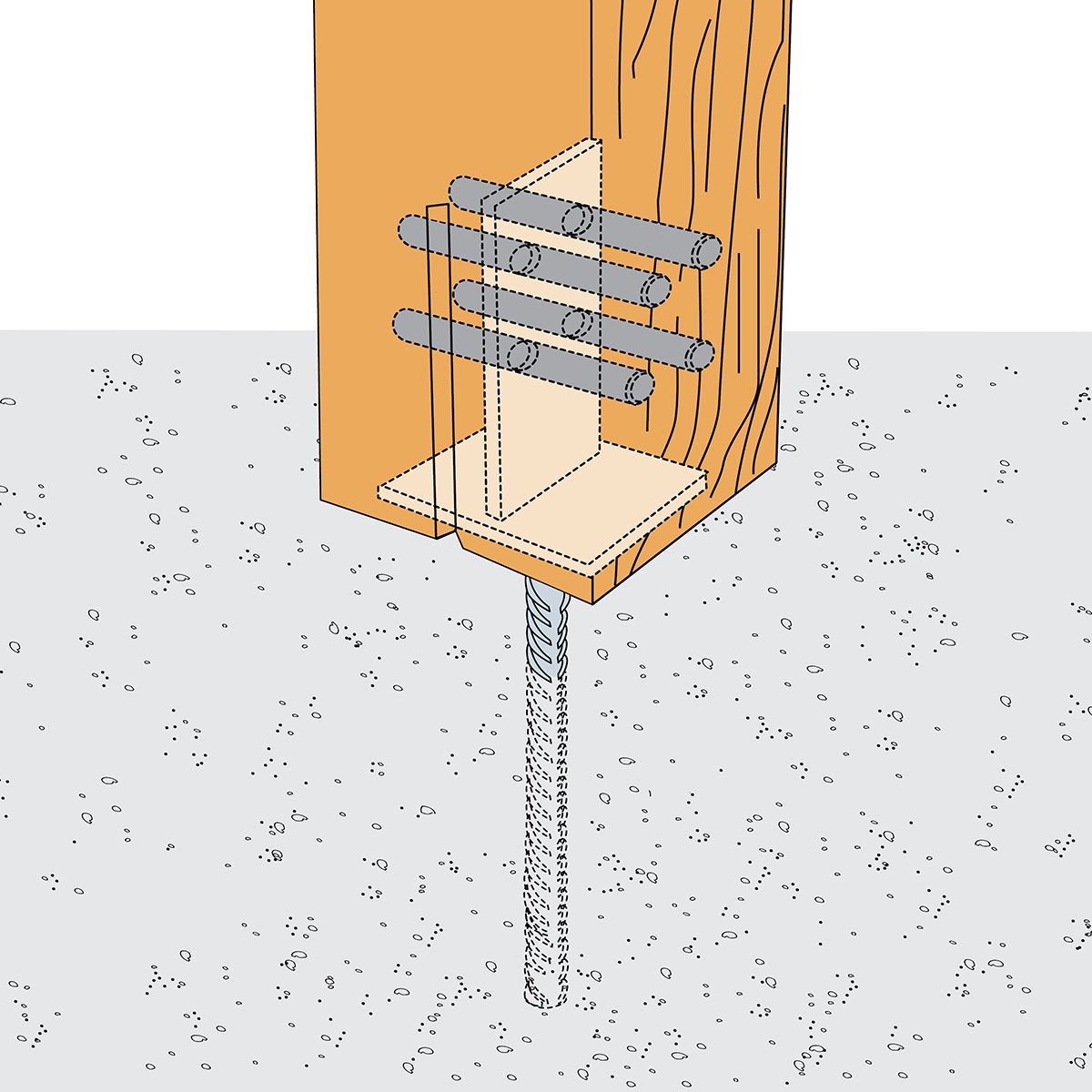

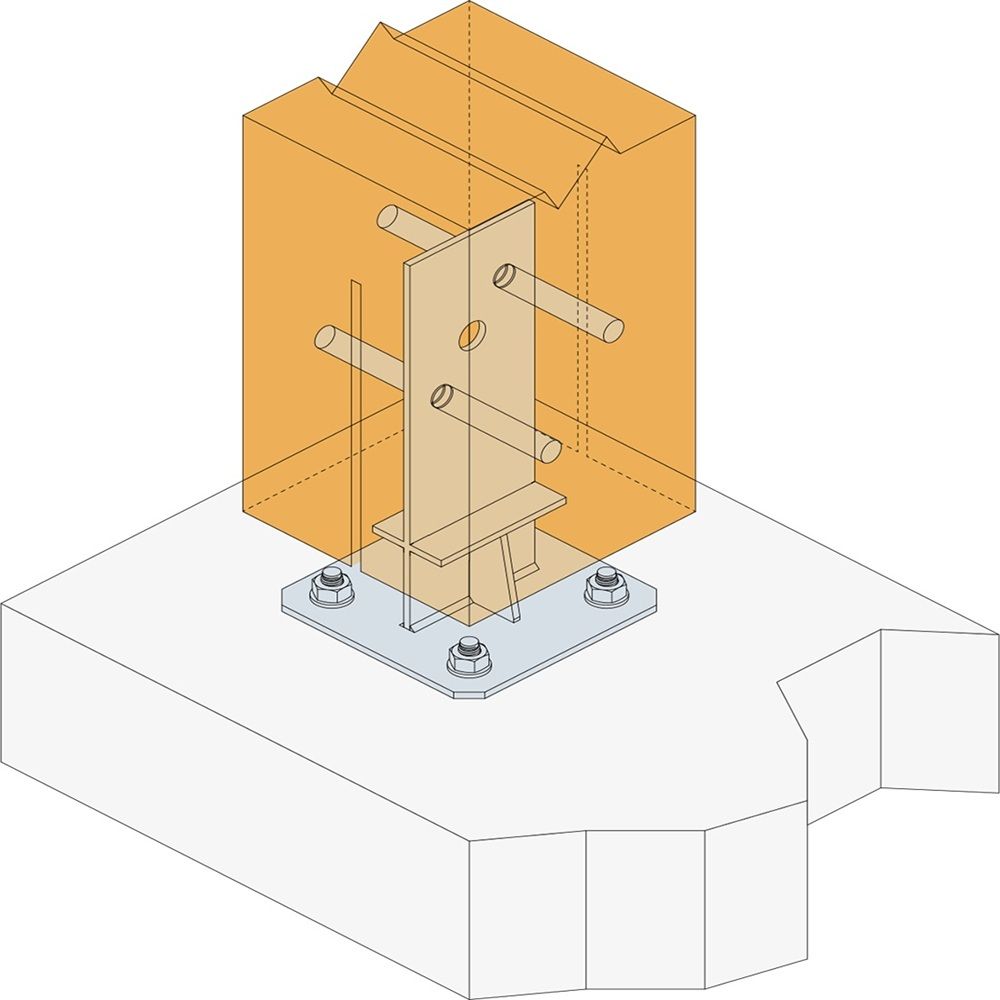

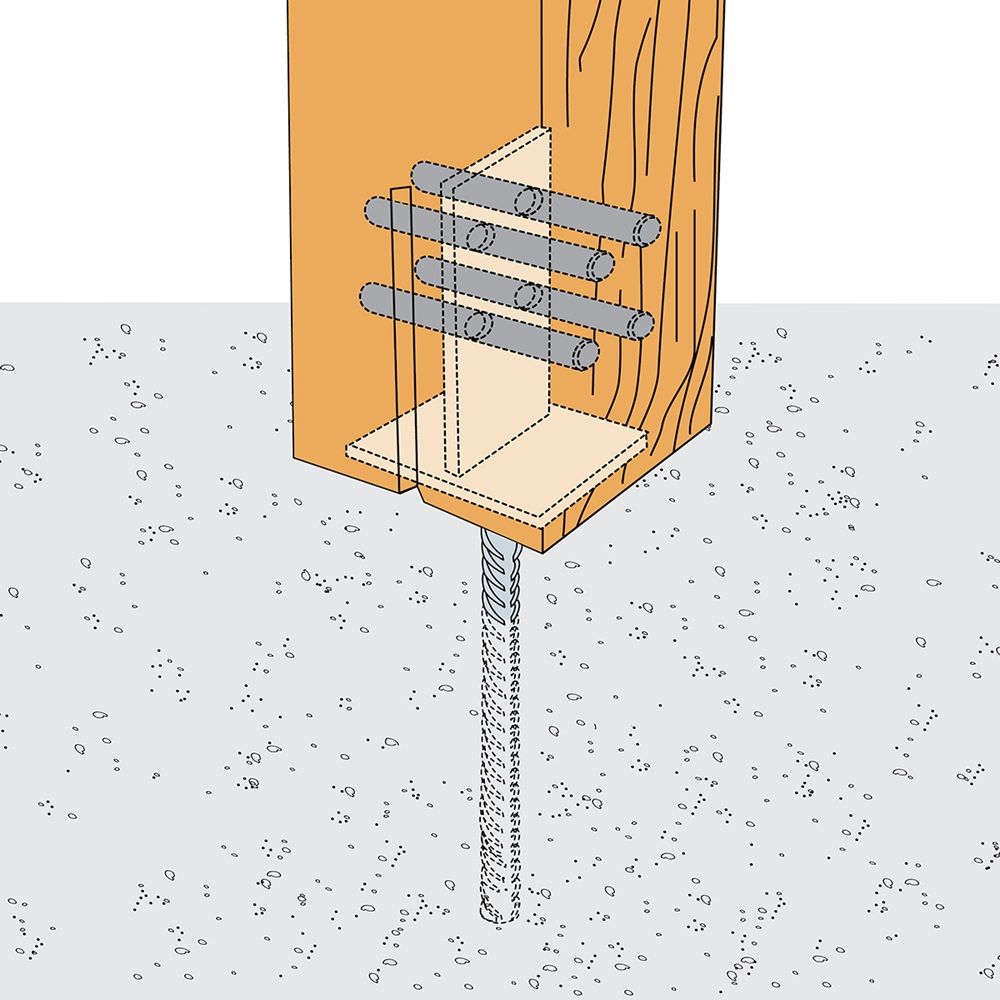

— Fixation de pieds de poteaux en âme.

INSTALLATION

1. L'avant-trou est réalisé à un diamètre inférieur ou égal au diamètre nominal de la broche,

2. Les chanfreins facilitent l'insertion des éléments dans le bois.

Les broches participent à la reprise de charge de nos connecteurs. Il convient de respecter les préconisations de mise en œuvre données dans les ETE suivants : ETE-07/0245 (étriers à âme intérieure) et ETE-07/02850 (pieds de poteaux).
