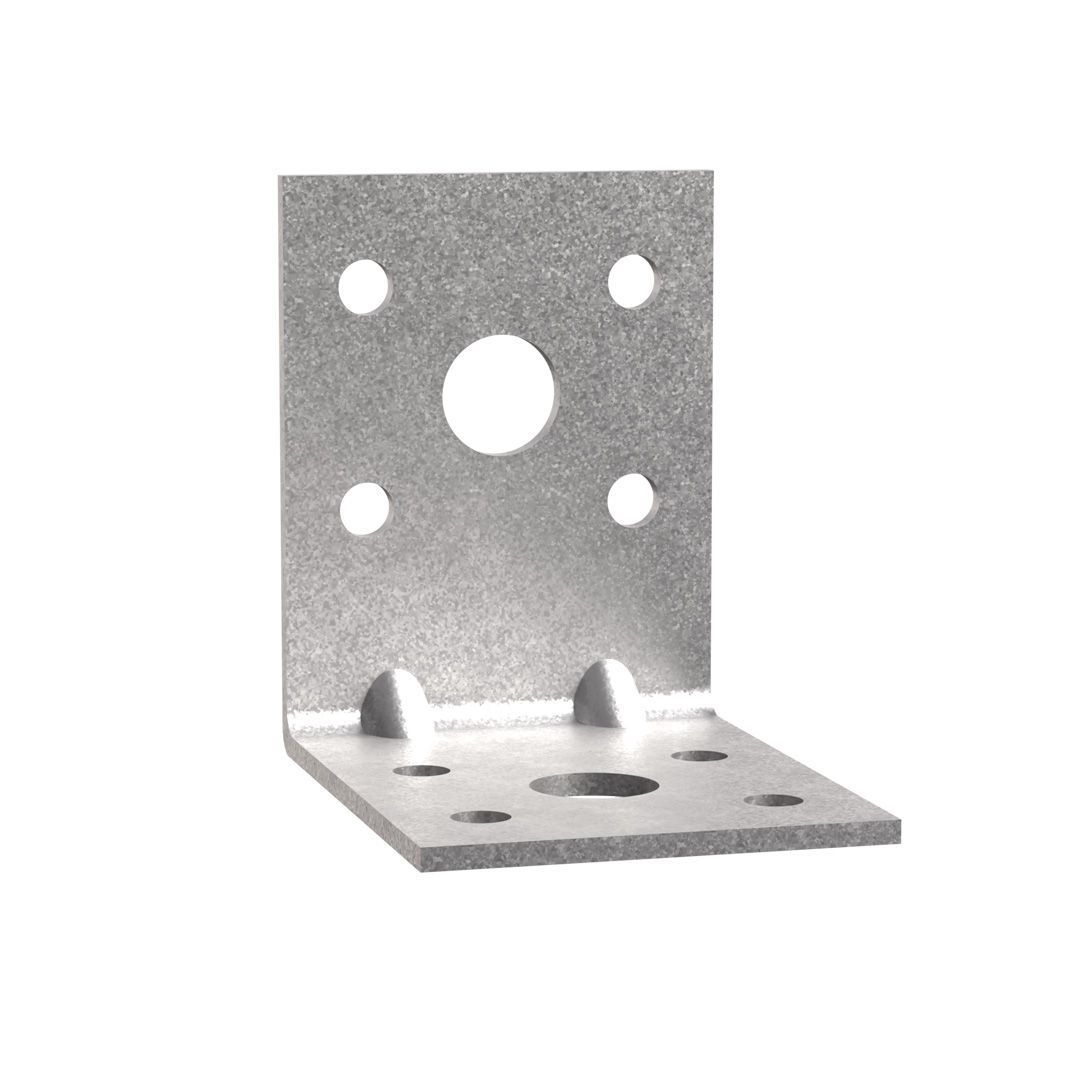

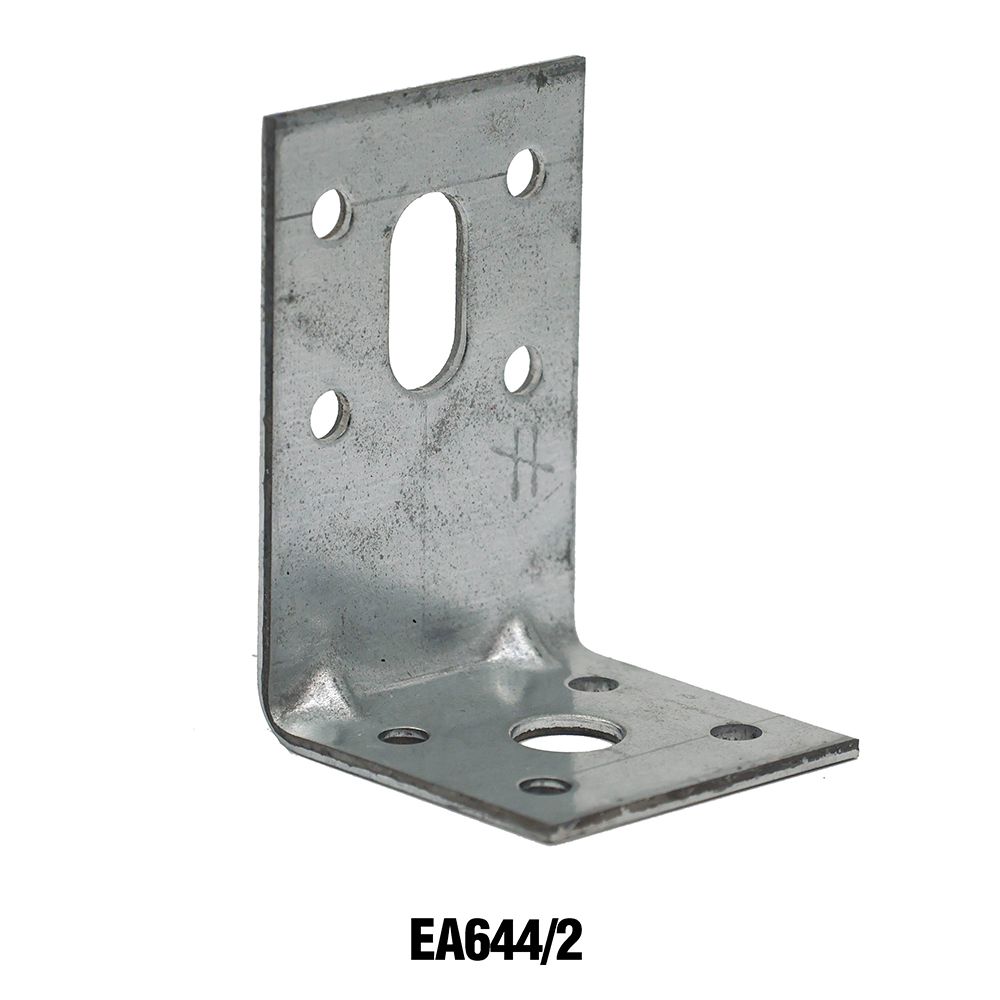

Les équerres d‘assemblage EA644/2 SIMPSON permettent de connecter des petites ossatures de menuiserie intérieures et extérieures.

Caractéristiques

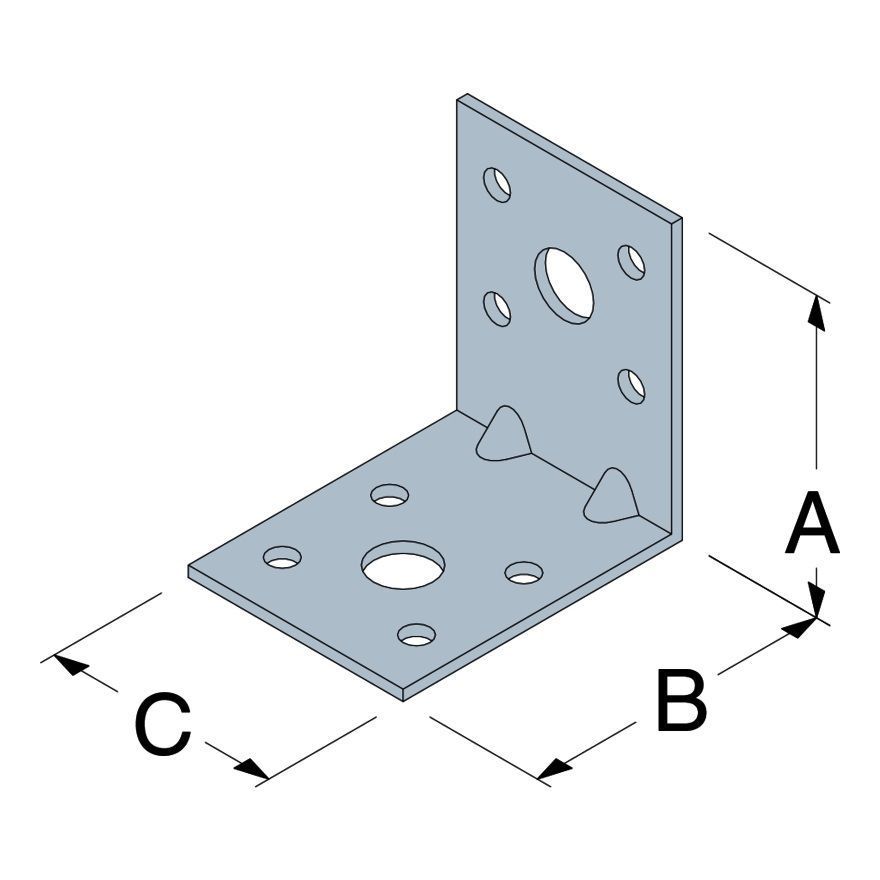

• Dimensions : A = 62 mm ; B = 42 mm ; C = 40 mm ; t = 2 mm.
• Perçages Aile A : 4xØ5 mm ; 1xØ10x20 mm
• Perçages Aile B : 4xØ5 mm ; 1xØ11 mm
• Longueur 40 mm
• Largeur 40 mm
• Hauteur 60 mm
• Profondeur 40 mm
• Epaisseur : 2 mm.
• Matière Acier galvanisé S250GD + Z275 suivant NF EN 10346,

Application

Porteur : bois massif, bois composite, lamellé collé, fermes triangulées, profilés

Porté : bois, béton, acier

Domaines d'utilisation

• Aménagements intérieurs,
• Meubles, consoles,
• Petites ossatures,
• Encadrements de portes et fenêtres

Conseils d’utilisation

1. Approcher l'élément à fixer du support.
2. Pointer l'élément. Celui-ci peut aussi être vissé à l'aide de vis adaptées.

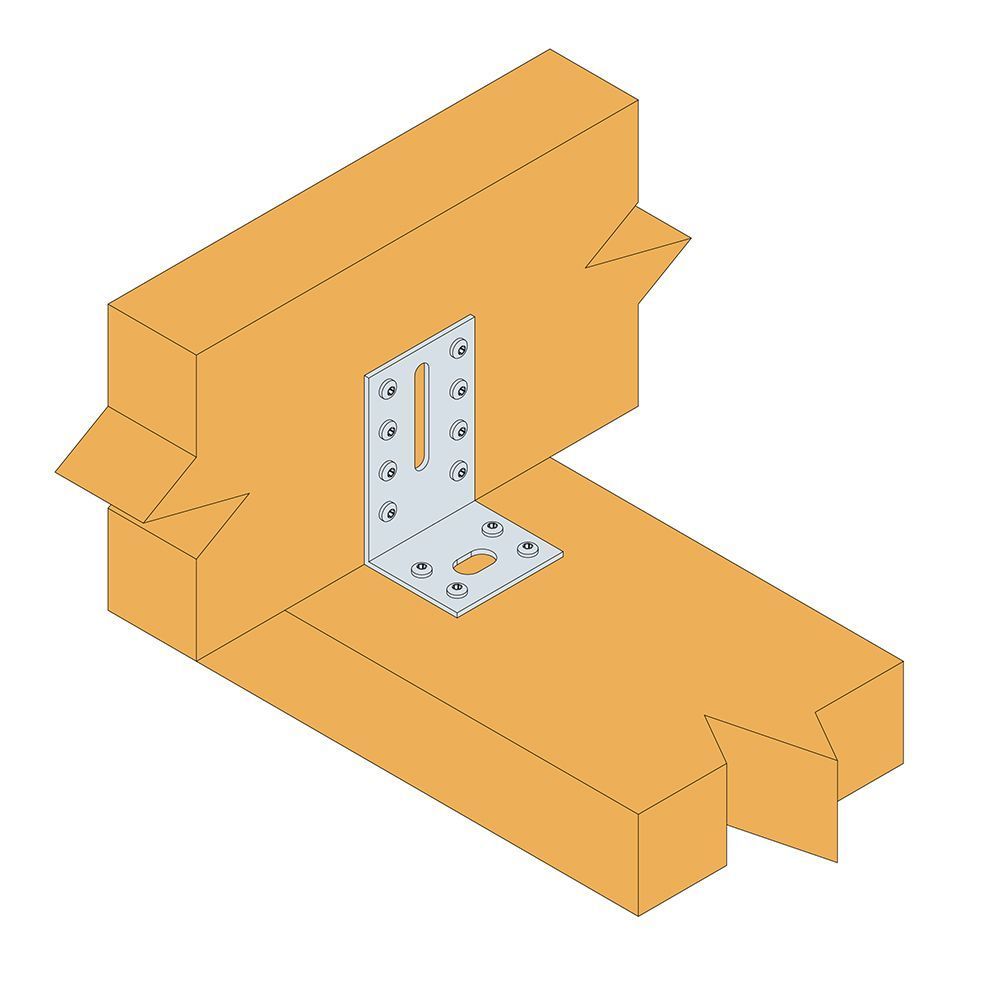

3. Si le support est en bois, l'équerre est aussi pointée ou vissée sur celui-ci.

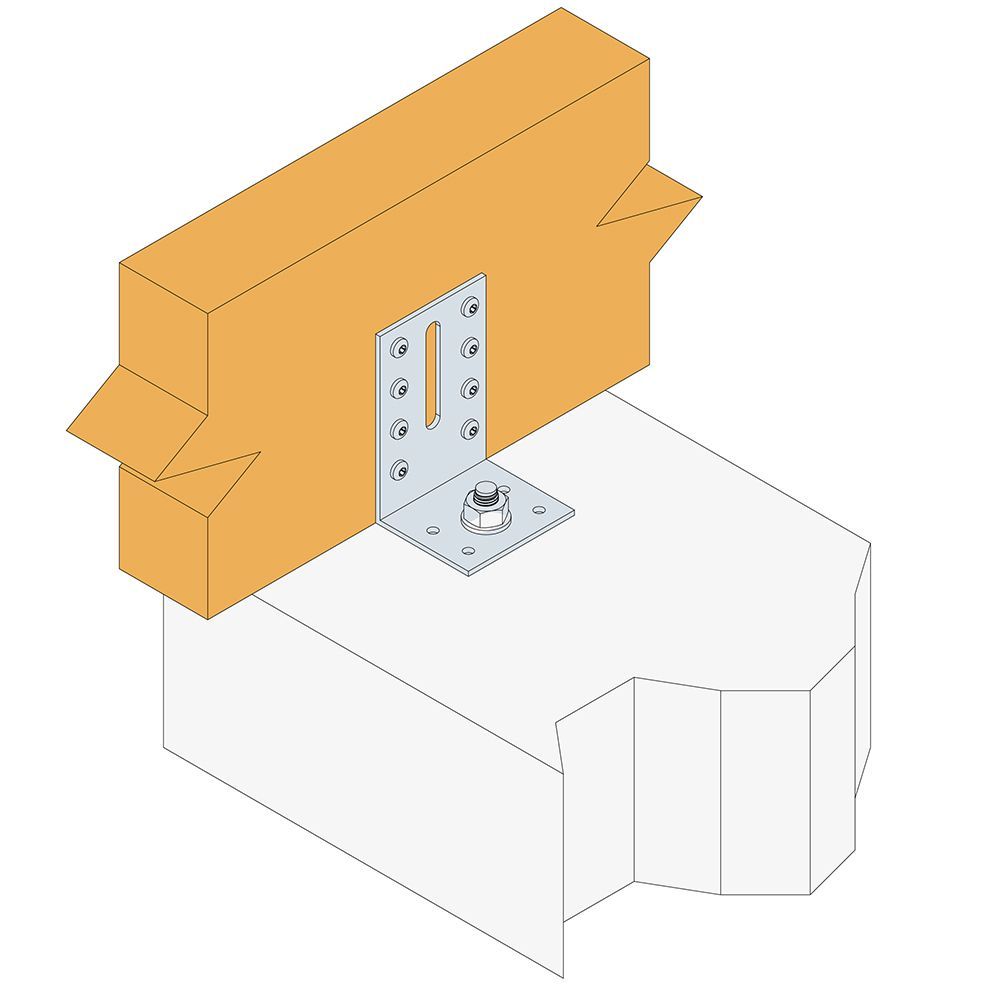

4. Si le support est en béton, fixer l'équerre en respectant les préconisations de pose de l'ancrage choisi.
