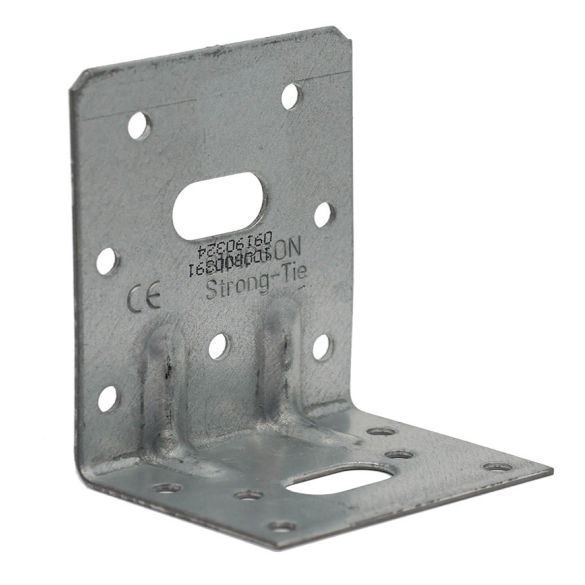

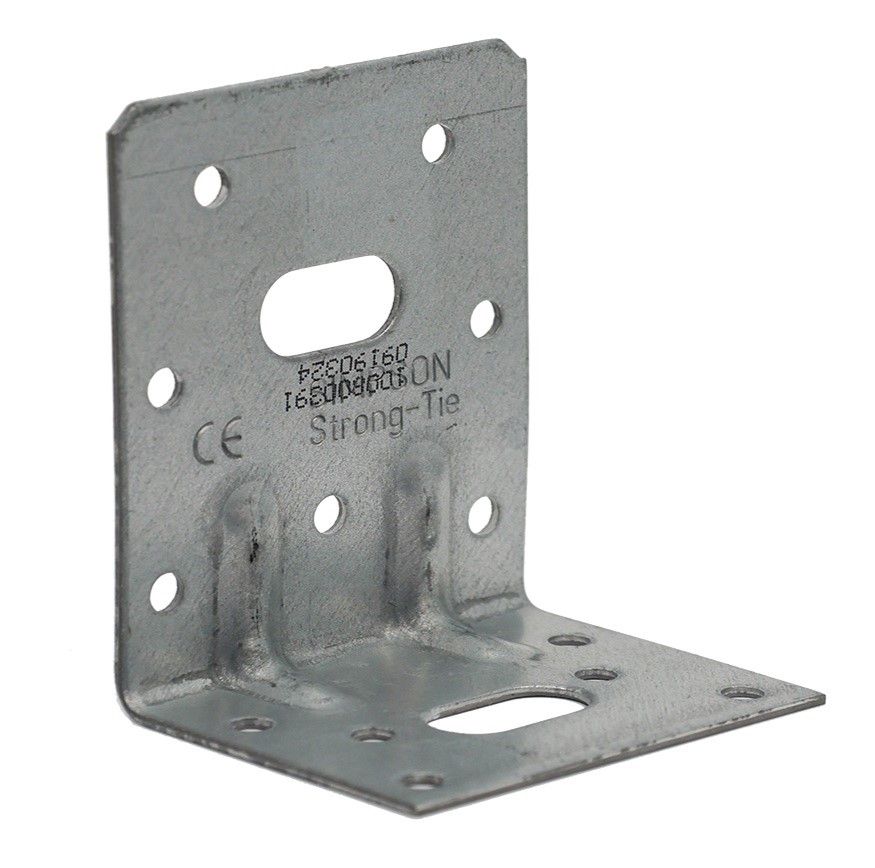

Equerre renforcée SIMPSON Strong-Tie :
- Acier galvanisé S250GD + Z275
- 75x48x65 mm.
Les équerres renforcées ER 75x48x65 mm SIMPSON répondent à des applications structurelles dans la charpente et la maison à ossature bois.
Avantages
- Haute rigidité
- Polyvalence d'utilisation
Caractéristiques

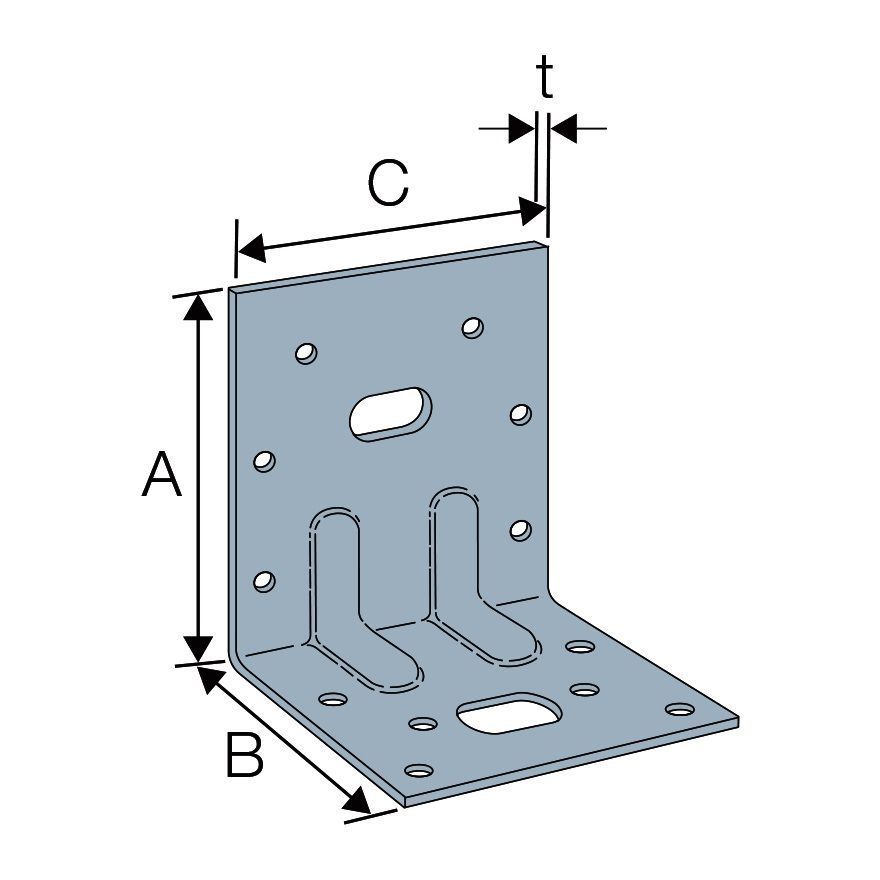

- Dimensions : A = 77 mm ; B = 50 mm ; C = 65 mm ; t = 2 mm.
- Perçages Aile A : 7xØ5 mm ; 1xØ11x22 mm.
- Perçages Aile B : 6xØ5 mm ; 1xØ11x22 mm.
- Matière Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Application
Porteur : bois massif, lamellé collé, béton, acier.
Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés.
Domaines d'utilisation

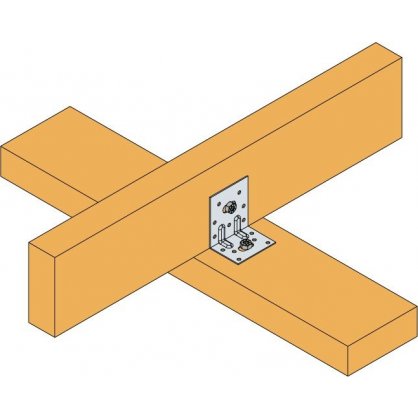

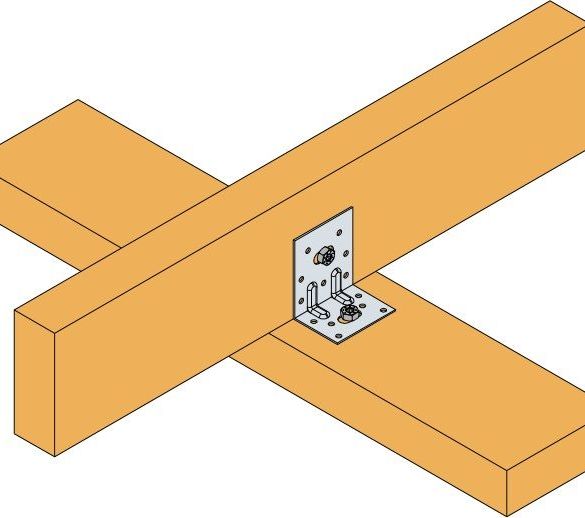

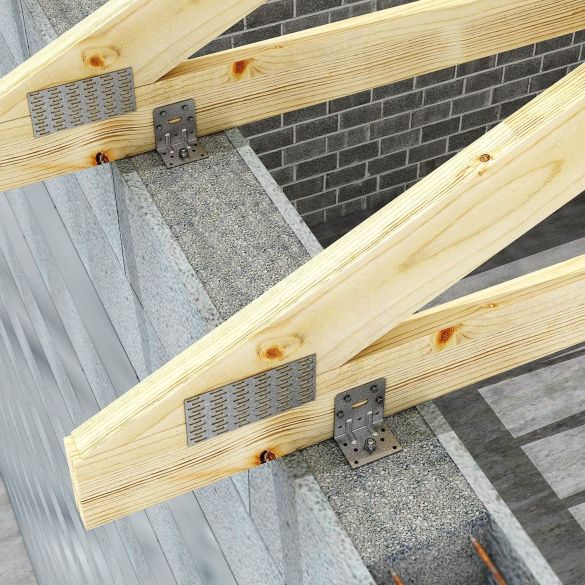

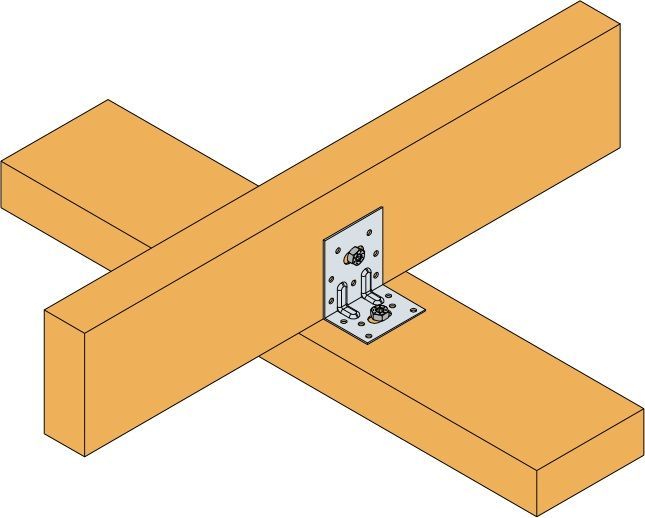

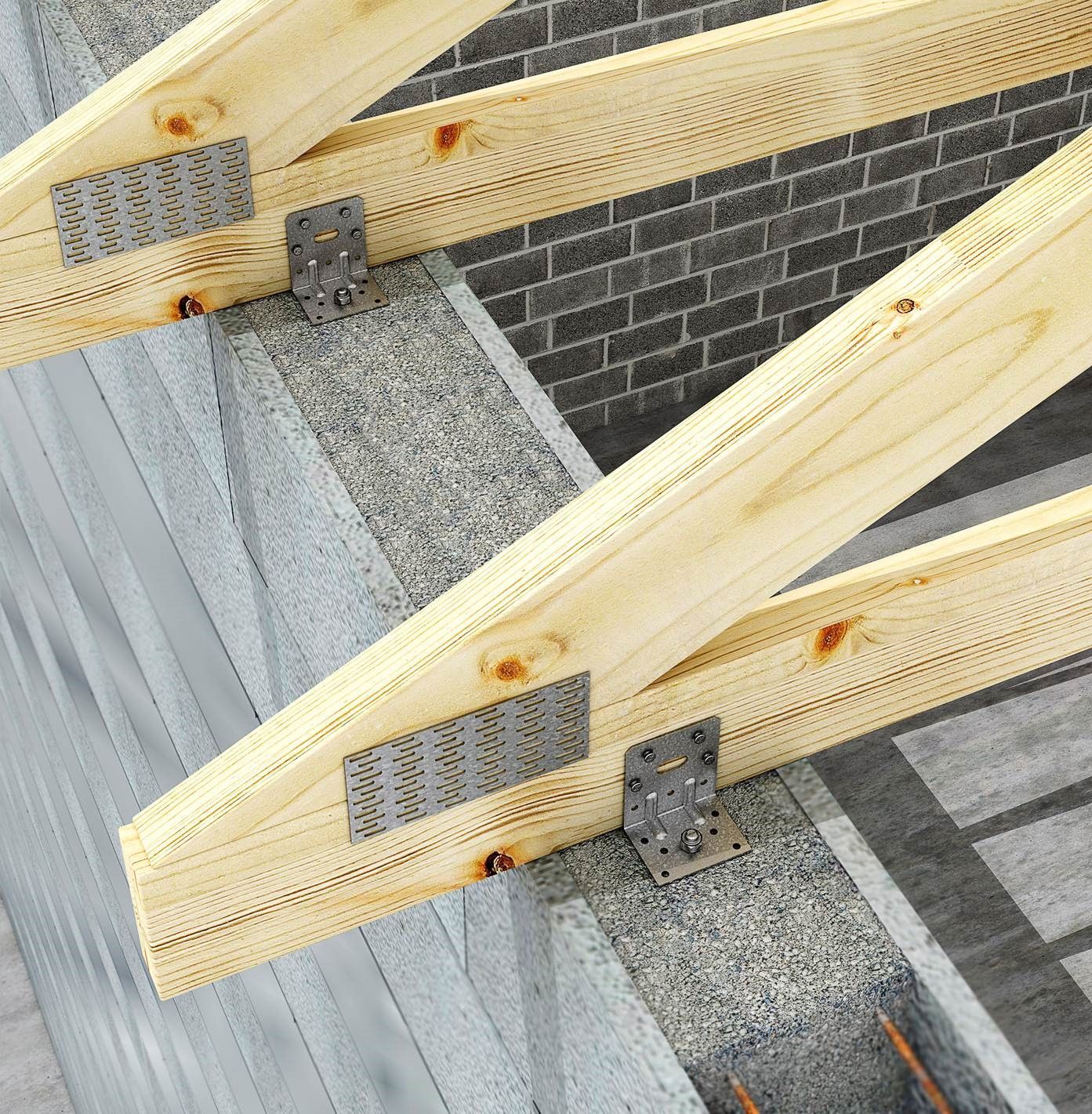

Fixation de fermettes,
Lisses et montants de bardage,

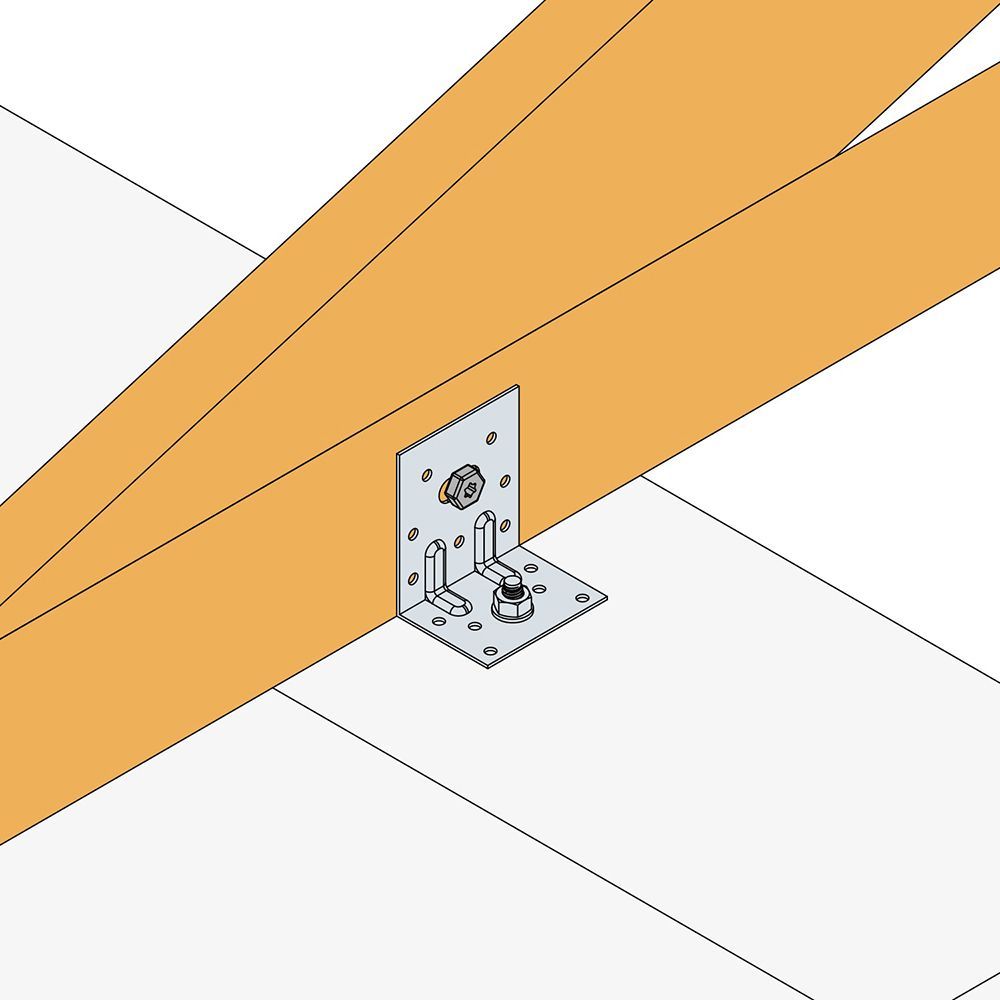

Ancrages de chevrons, consoles, chevêtres, ...
Conseils d’utilisation
- Approcher l'élément à fixer du support.
- Pointer l'élément. Celui-ci peut aussi être vissé à l'aide de vis adaptées.
- Si le support est en bois, l'équerre est aussi pointée ou vissée sur celui-ci.
- Si le support est en béton, fixer l'équerre en respectant les préconisations de pose de l'ancrage choisi.
EAN 3523140208268.
Dimensions : A = 77 mm ; B = 50 mm ; C = 65 mm ; t = 2 mm.
Perçages Aile A : 7xØ5 mm ; 1xØ11x22 mm.
Perçages Aile B : 6xØ5 mm ; 1xØ11x22 mm.
Longueur 48 mm
Largeur 65 mm
Hauteur 75 mm
Profondeur 48 mm
Epaisseur : 2 mm.
Matière Acier galvanisé S250GD + Z275 suivant NF EN 10346,
