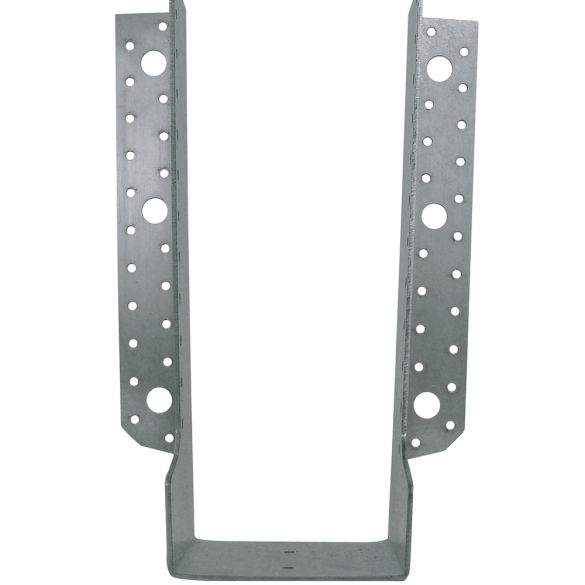

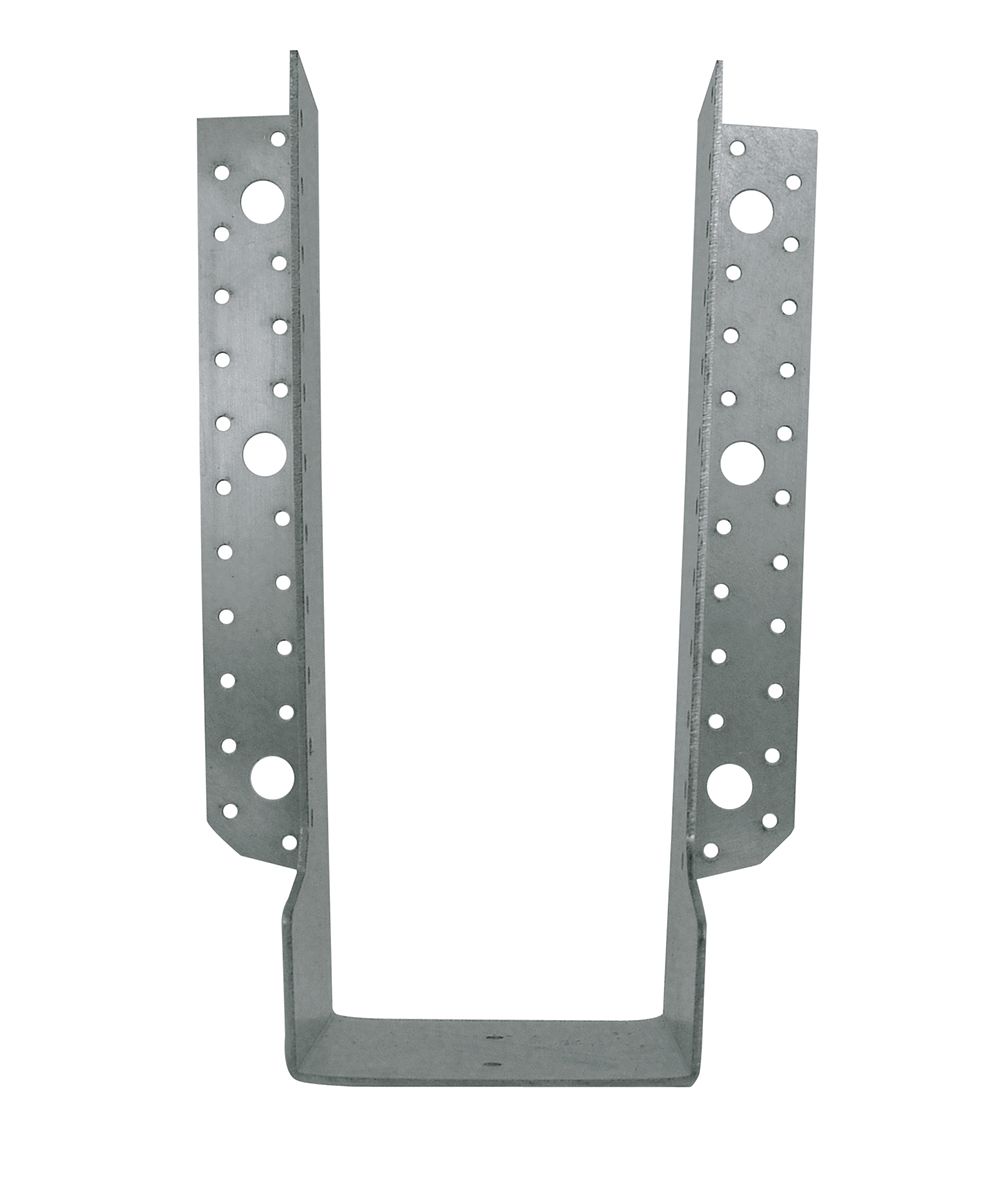

Les grands sabots à ailes extérieures GLE sont préconisés dans de nombreuses applications. Ils permettent d‘assembler une structure efficacement sans usinage à façon et ainsi de fiabiliser l‘ouvrage. La polyvalence de ces sabots, ainsi que leur justification en situation d'incendie, les rend incontournables dans la construction en bois massif et bois lamellé-collé, y compris pour les ouvrages publics.

Sabot en acier galvanisé S250GD + Z275 suivant NF EN 10346, épaisseur 4 mm. Installation rapide et simple.

Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.

AVANTAGES

Résistance au feu de 30 minutes suivant l'Eurocode 5,

Installation rapide et simple,

Facilite la fixation sur support béton,

Largeurs au choix selon les plages indiquées.

DIMENSIONS ET PERÇAGES

• A = 100 mm ; B = 280 mm ; C = 90 mm ; Epaisseur = 4 mm.
• Dimensions poutre :
• Largeur min/max : 98/100 mm.
• Hauteur min/max : 290/420 mm.
• Perçages sur porteur : 40xØ5 et 6xØ13.
• Perçages sur porté : 23xØ5.

SUPPORT

Porteur : Bois massif, bois composite, lamellé-collé, acier, béton.

Porté : Bois massif, bois composite, lamellé-collé.

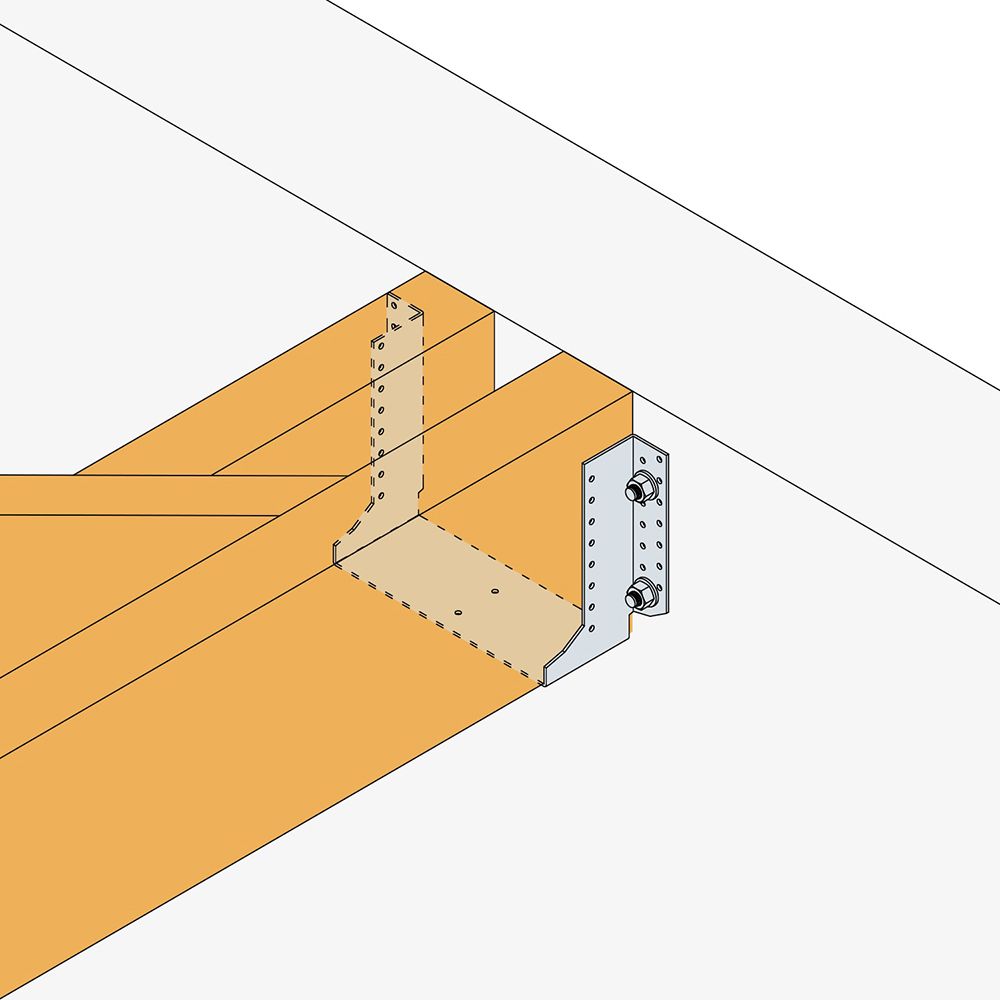

INSTALLATION

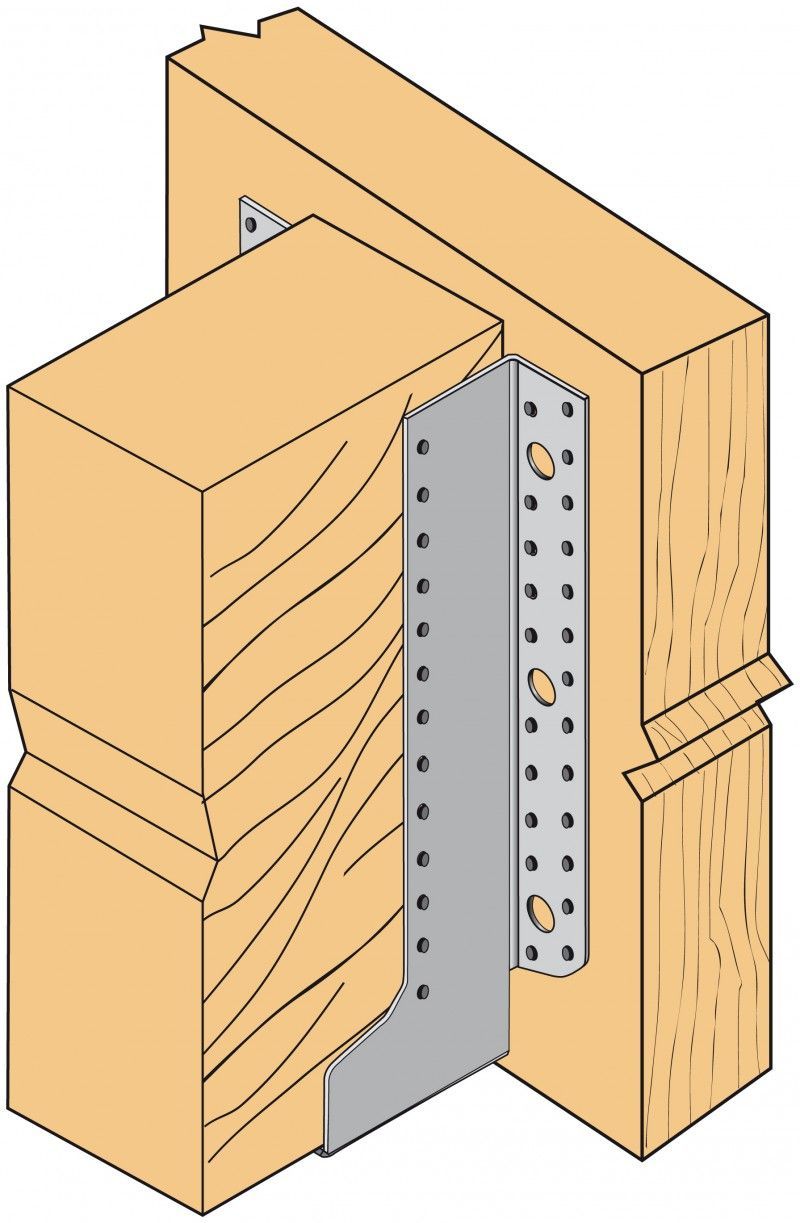

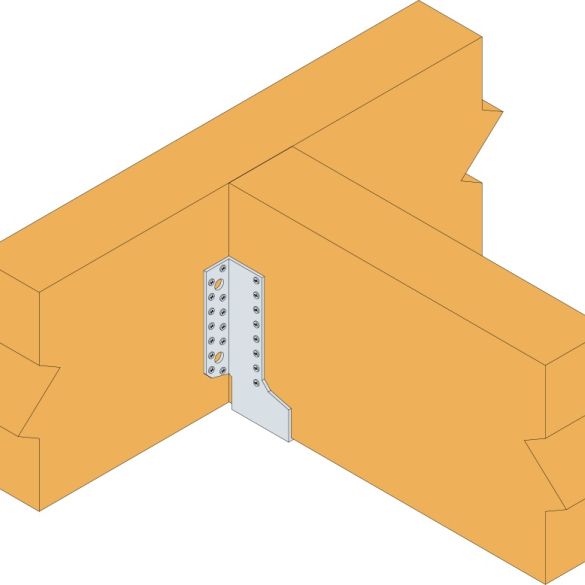

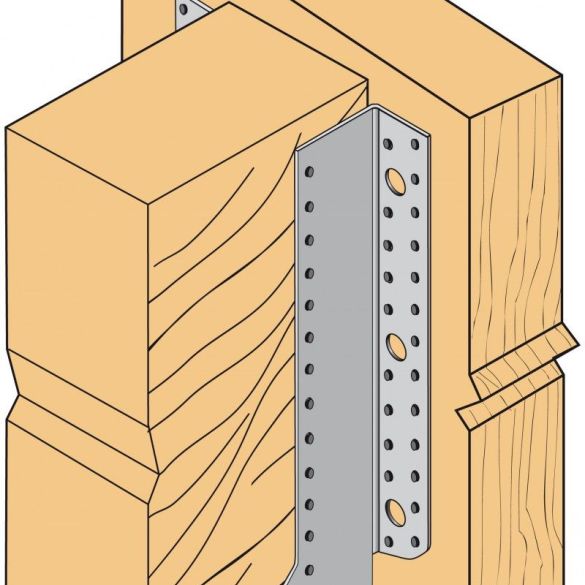

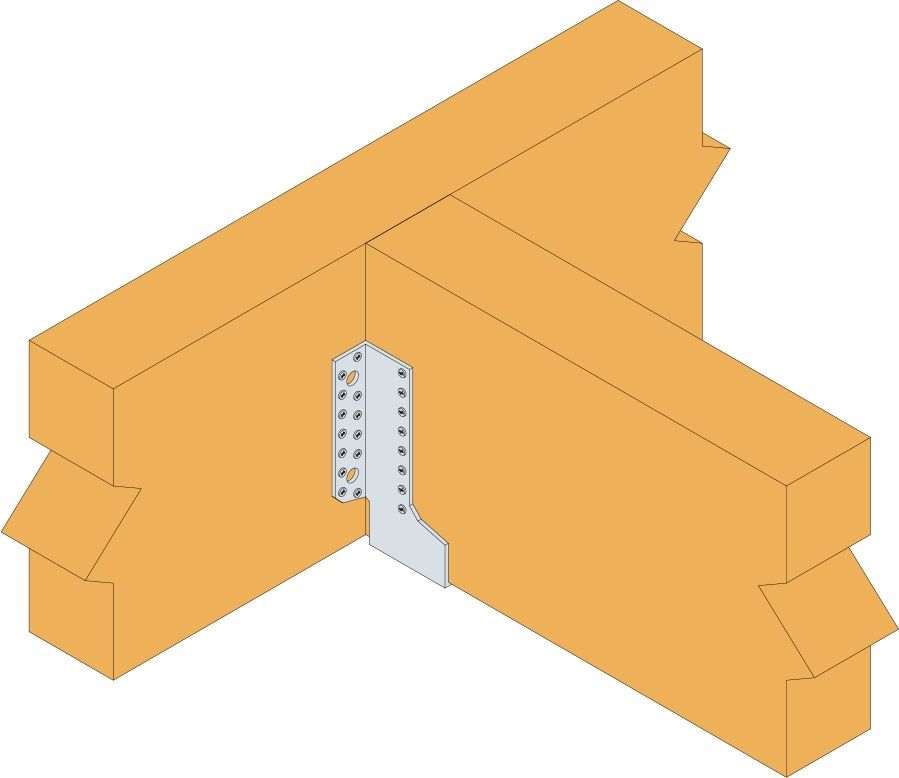

Sur Bois :

• Tracer l’emplacement de la poutre portée sur le porteur.
• Présenter le sabot et préfixer les ailes de chaque côté.
• Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
• Finaliser la fixation sur chaque aile.
• Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

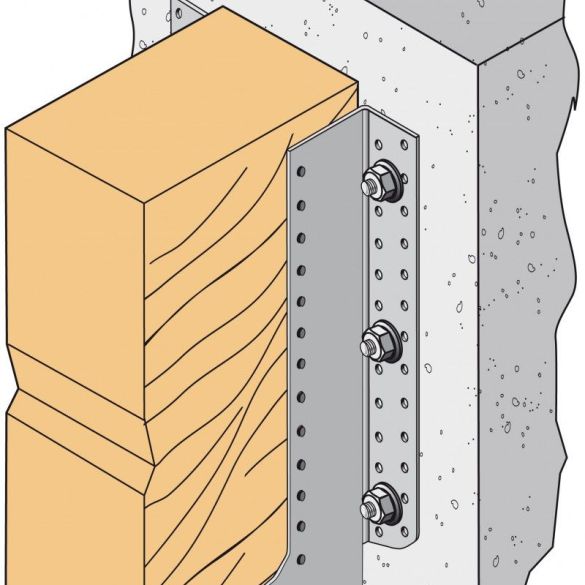

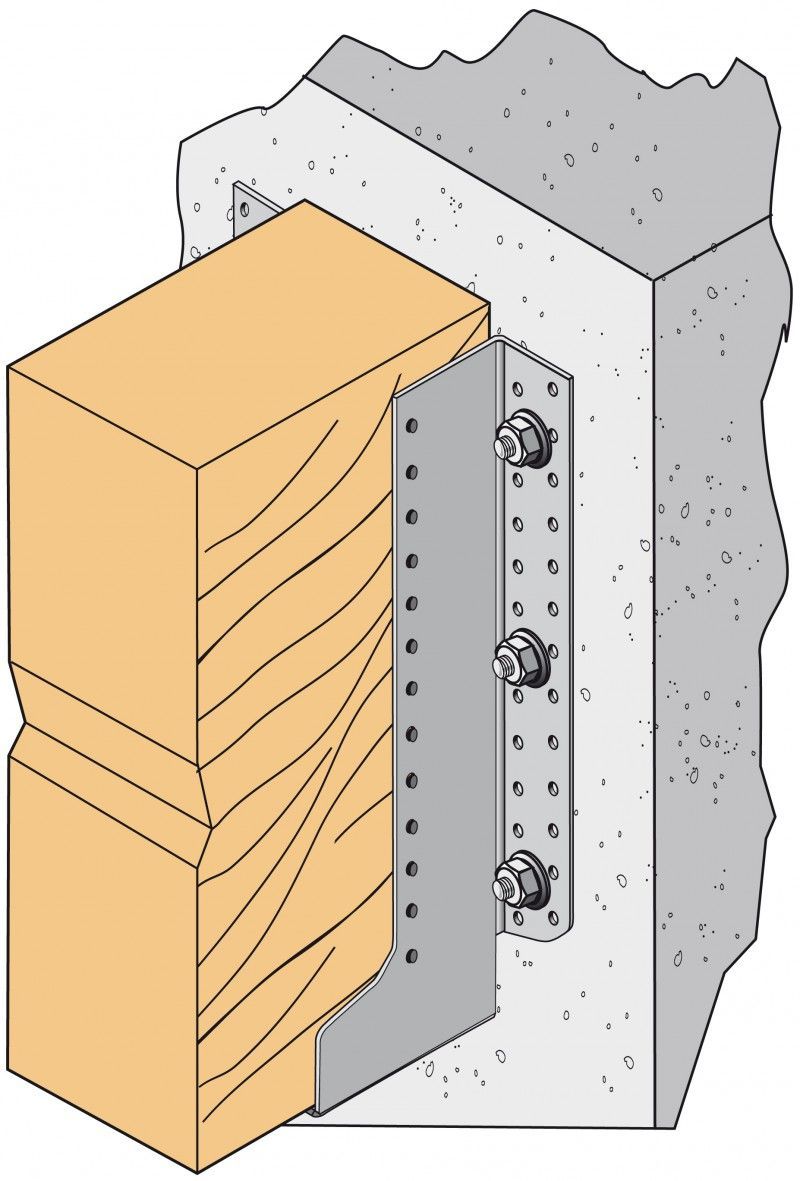

Sur Béton :

• Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
• Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
• Percer le support avec un forêt adapté.
• Présenter le sabot et fixer le sur le support avec des goujons d’ancrages.
• Présenter la poutre portée dans le sabot avant de la fixer.
