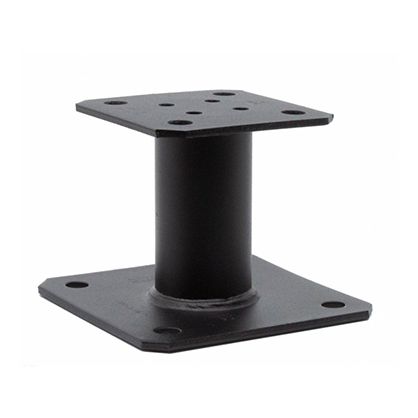

Pied de poteau élévateur fixe PPA100PB SIMPSON, finition noire, destiné à assurer le support d'un poteau dans sa partie basse.
De part sa polyvalence le pied de poteau PPA100PB est le plus couramment utilisé dans les applications structurelles (poteaux de auvent, pergolas, vérandas). Il permet de reprendre des charges en soulèvement.
Il s'installe petite platine en haut, grande platine en bas.
Pied de poteau en acier S235JR suivant NF EN 10025, primaire électrozinguée suivant ISO 2081, finition peinture en poudre Polyester Architecture RAL9005, Épaisseur : 4 mm.
DIMENSIONS ET PERÇAGES
A = 100 mm ; B = 100 mm ; C = 100 mm ; D = 130 mm ; F = 130 mm ;
Epaisseur = 4mm.
Perçage : 8 boulons - Ø12 mm.
AVANTAGES
Aucun usinage nécessaire,
Compatible avec tirefonds et goujons.
Reprise de charge en soulèvement,
Hauteur réglable grâce à la tige à sceller.
SUPPORT
Porteur : bois massif, bois lamellé-collé, béton.
Porté : bois massif, bois lamellé-collé, bois composites.
INSTALLATION

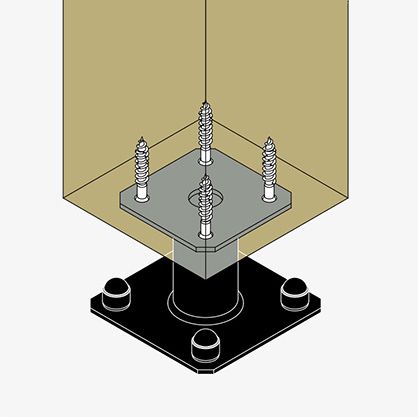

Partie haute :
- Placer la platine supérieure du pied de poteau sous le poteau.
- Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire).

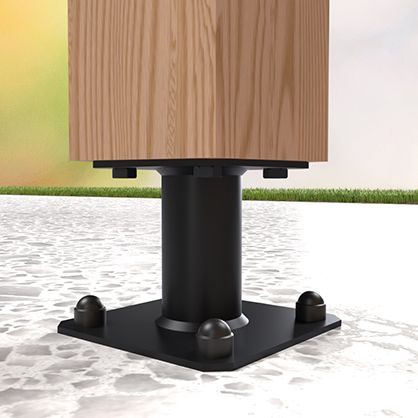

Partie basse :
- Positionner le poteau verticalement dans la structure.
- Identifier la position des ancrages au sol sur le support.
- Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies.
- Fixer la platine inférieure au sol à l’aide d'ancrages adaptés.
Dimensions et perçages : A = 100 mm ; B = 100 mm ; C = 100 mm ; D = 130 mm ; F = 130 mm ; Epaisseur = 4mm. Perçage : 8 boulons - Ø12 mm
Type de porteur : bois, béton, acier.
Type de porté : bois massif, bois composite, lamellé-collé.
Acier S235JR suivant NF EN 10025,
Primaire électrozinguée suivant ISO 2081,
Finition peinture en poudre Polyester Architecture RAL9005,
Épaisseur : 4 mm.
