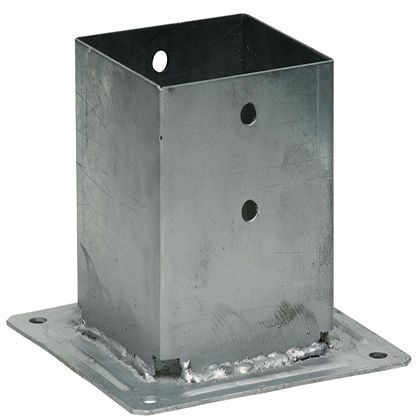

Le pied de poteau plein PPJBT70 pour poteau bois 70x70 mm est préconisé dans la réalisation de petits ouvrages tels les clôtures en bois autoclave. Très facile à démonter, il peut être boulonné sur support béton et acier ou vissé sur bois.

Le PPJBT70 ne convient pas pour des applications structurelles soumises à des forces importantes (vent).

Les structures doivent être correctement conçues et mises en oeuvre afin d'assurer la reprise de charges latérales de vent (jambe de force).

Avantages

• Platine d'épaisseur 2,5 mm renforcée : grande résistance à la déformation,
• Angles de la platine découpés pour plus de sécurité,
• Compatible avec tous les poteaux bois 70x70 mm.

Caractéristiques PPJBT70

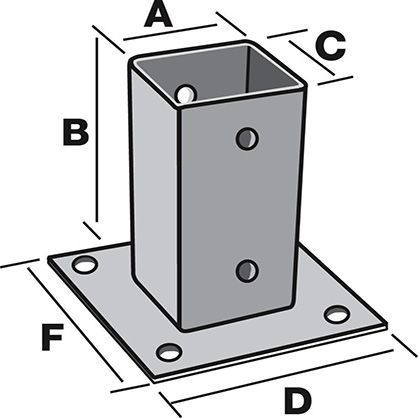

• A = 71 mm ; B = 150 mm ; C = 71 mm ; D = 150 mm ; F = 150 mm.
• Epaisseur corps : 2 mm ;
• Epaisseur platine : 2,5 mm.
• Perçages corps : 4 Ø11 ;
• Perçages platine : 4 Ø12.
• Poids 1,18 kg.
• Matière : Acier DD11 suivant NF EN 10111,
• Finition galvanisation à chaud suivant NF EN ISO 1461.

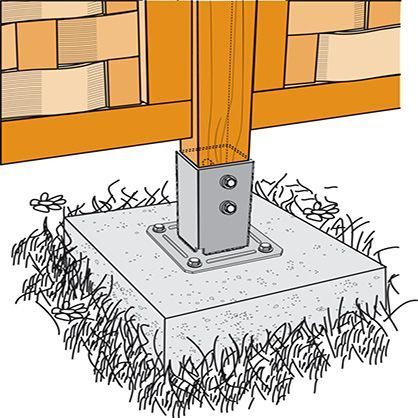

Installation PPJBT70

- Partie basse :

1. Positionner le pied de poteau dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées.

- Partie haute :

1. Placer le poteau dans le pied de poteau.
2. Fixer le poteau dans le pied de poteau.
