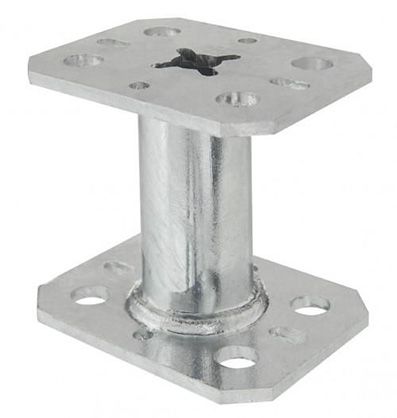

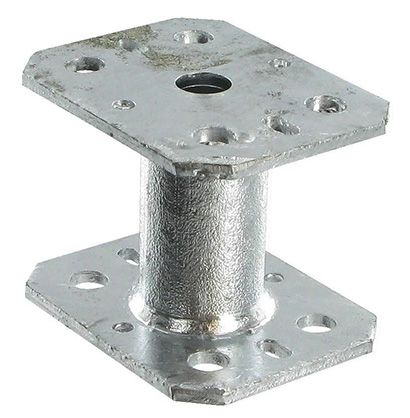

Petit pied de poteau fixe - pied de poteau mini 80 mm PPMINI80 SIMPSON.
De petite dimension, ces pieds de poteau sont particulièrement adaptés à la fixation de planchers chauffants ou de garde corps.
Grâce à ces minis pieds de poteaux, vous pourrez fixer vos barrières sur différents types de supports tel que le bois, l'acier, ou encore le béton. Ils pourront porter vos barrières en bois massif, bois composite ou en lamellé collé.
Pour une fixation sur du bois, nous vous conseillons de fixer le PPMINI80 à l'aide de boulons ou de tire-fonds.
Pour une fixation sur du béton, nous recommandons soit une fixation avec des goujons ou un ancrage chimique.
CARACTÉRISTIQUES
- Classe de protection 3 : ce produit est prévu pour être posé à l'extérieur.
- Finition et protection : galvanisé (galvanisation à chaud).

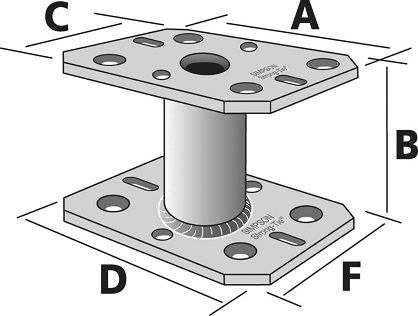

DIMENSIONS ET PERÇAGES
A = 90 mm ; B = 80 mm ; C = 70 mm ; D = 90 mm ; F = 70 mm ;
Epaisseur = 4 mm.
Perçages : 8 Ø11 mm - 2 Ø6 mm - 2 obl. Ø6 x 12 mm

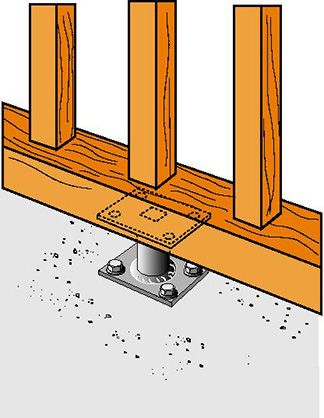

INSTALLATION
Partie haute :
- Placer la platine supérieure du pied de poteau sous le poteau.
- Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire).
Partie basse :
- Positionner le poteau verticalement dans la structure.
- Identifier la position des ancrages au sol sur le support.
- Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies.
- Fixer la platine inférieure au sol à l’aide d'ancrages adaptés.
A = 90 mm ; B = 80 mm ; C = 70 mm ; D = 90 mm ; F = 70 mm ; Epaisseur = 4 mm.
Perçages : 8 Ø11 mm - 2 Ø6 mm - 2 obl. Ø6 x 12 mm
