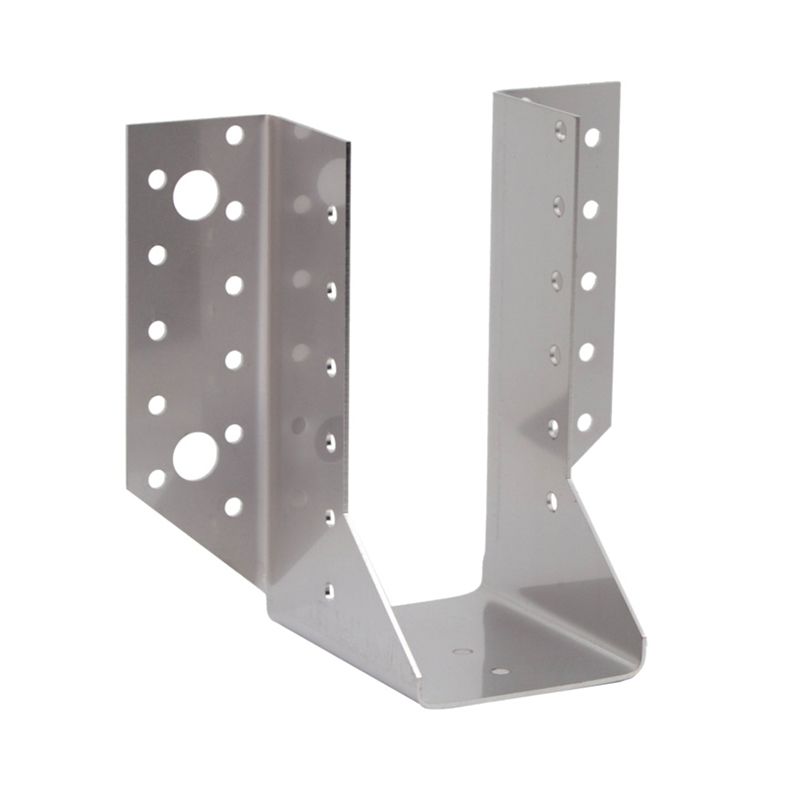

Sabot ailes extérieures 80x85 mm en inox A4 - ép. 1,5 mm - SAEX250/80/1.5X

Le sabot à ailes extérieures SAEX250/80/1,5 en inox A4 de Simpson Strong‑Tie est un connecteur de charpente professionnel conçu pour la fixation fiable des solives, pannes et poutres bois sur supports porteurs variés.

Fabriqué en acier inoxydable A4, il offre une excellente résistance à la corrosion, y compris en milieu agressif comme les zones en bord de mer, les environnements humides ou les locaux techniques.

Applications principales

- Fixation de solives et pannes.

- Assemblage de poutres lisses et montants de bardage.

- Butées de chevrons.

- Renforcement d’assemblages existants en structure bois.

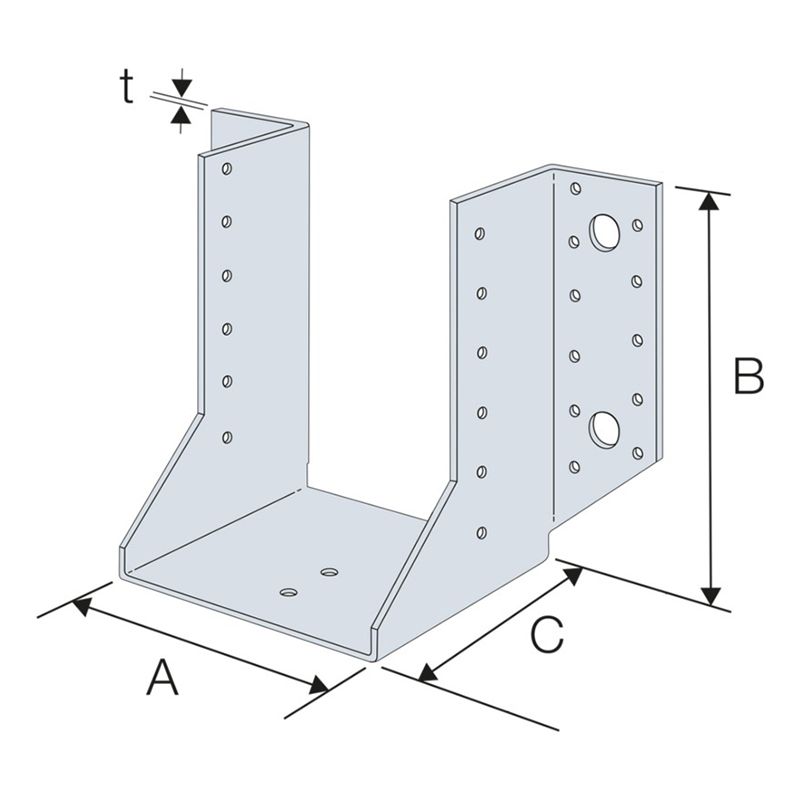

Dimensions et perçages SAEX250/80/1.5X

A = 80 mm ; B = 85 mm ; C = 84 mm.

Epaisseur = 1,5 mm.

Dimensions poutre :

Largeur min/max : 78/80 mm.

Hauteur min/max : 95/128 mm.

Perçages sur porteur : 12 x Ø5 et 2 x Ø11.

Perçages sur porté : 7 x Ø5.


Supports compatibles

♦ Support porteur : bois massif, bois composite, bois lamellé‑collé, béton, acier

♦ Élément porté : bois massif, bois composite, bois lamellé‑collé

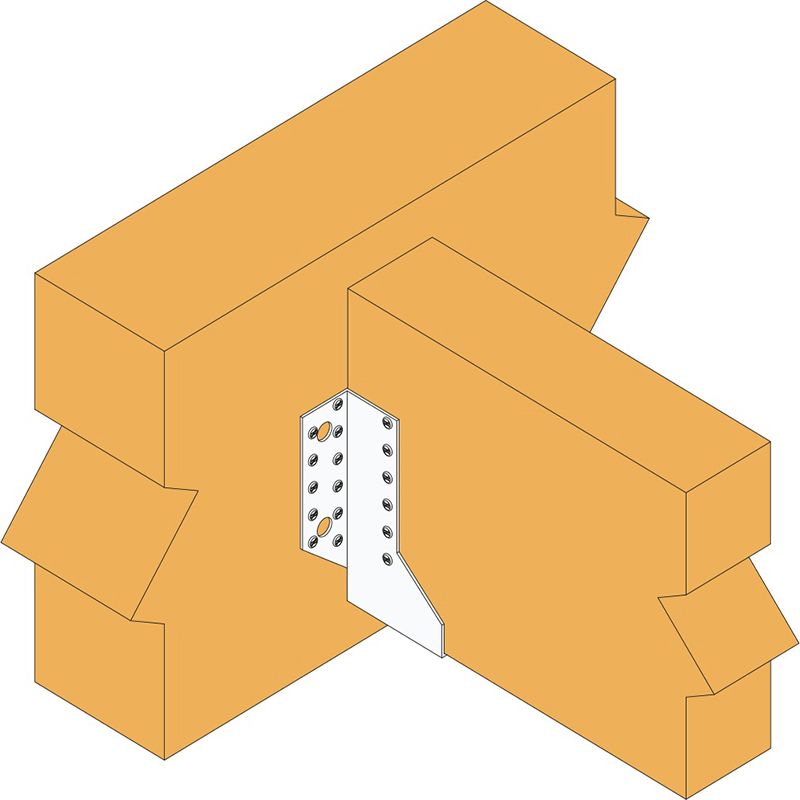

Installation SAEX250/80/1.5X

— Sur Bois :

1. Tracer l’emplacement de la poutre portée sur le porteur.
2. Présenter le sabot et préfixer les ailes de chaque côté.
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut qu'en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile.
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

— Sur Béton :

1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
3. Percer le support avec un forêt adapté.
4. Présenter le sabot et le fixer sur le support avec des goujons d’ancrages.
5. Présenter la poutre portée dans le sabot avant de la fixer.
