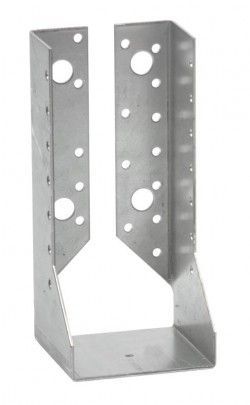

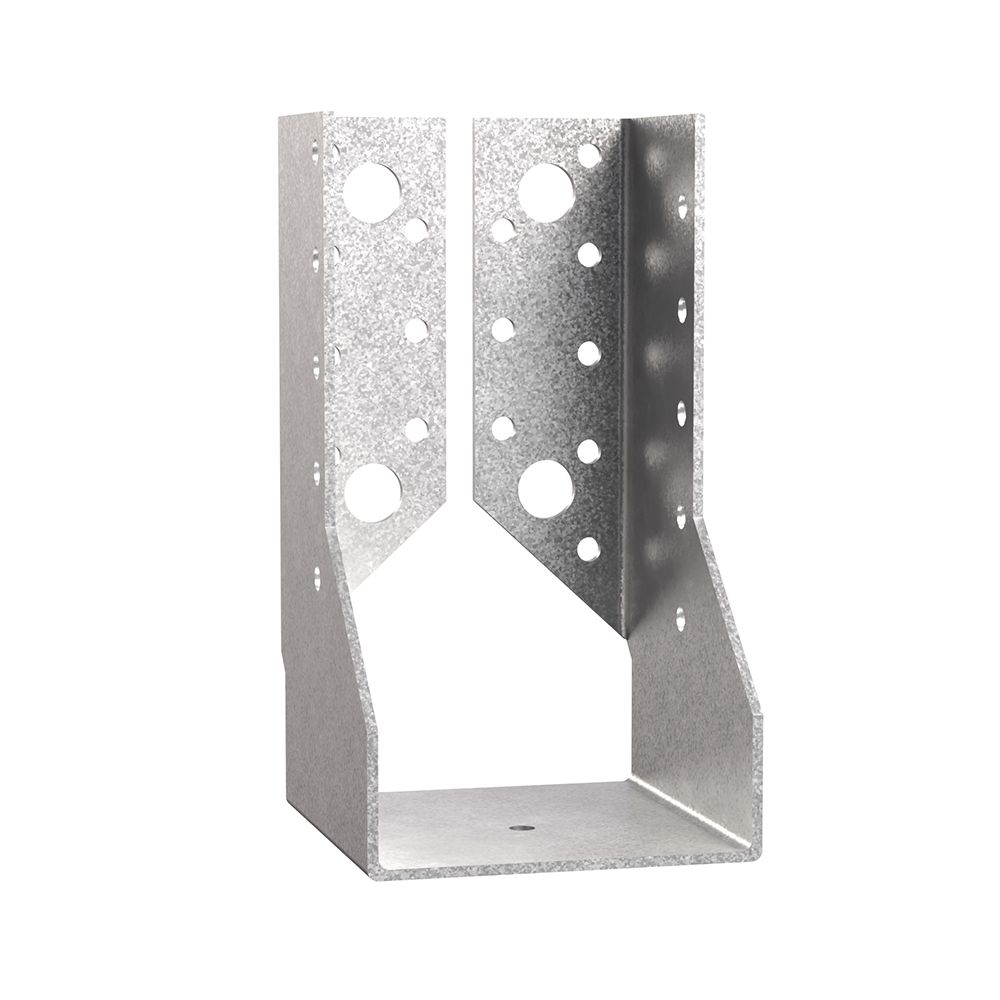

Le sabot à ailes intérieures SAI250/80/2 est une variante du sabot à ailes extérieures qui permet d’apporter une plus grande discrétion dans l’assemblage. Son utilisation permet de répondre à des cas particuliers tels les assemblages en coin. Non recommandé sur support béton du fait d'un entraxe entre les chevilles trop faible.

Sabot en acier galvanisé S250GD + Z275 suivant NF EN 10346, Epaisseur : 2 mm.

Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.

Avantages

• - Applications multiples
• - Ailes intérieures apportant une finition discrète à l'ouvrage
• - Installation facile et rapide
• - Utilisation sans usinage

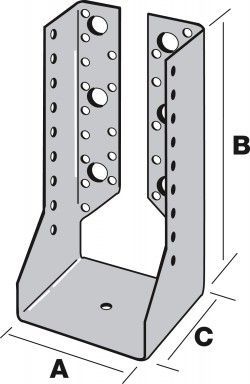

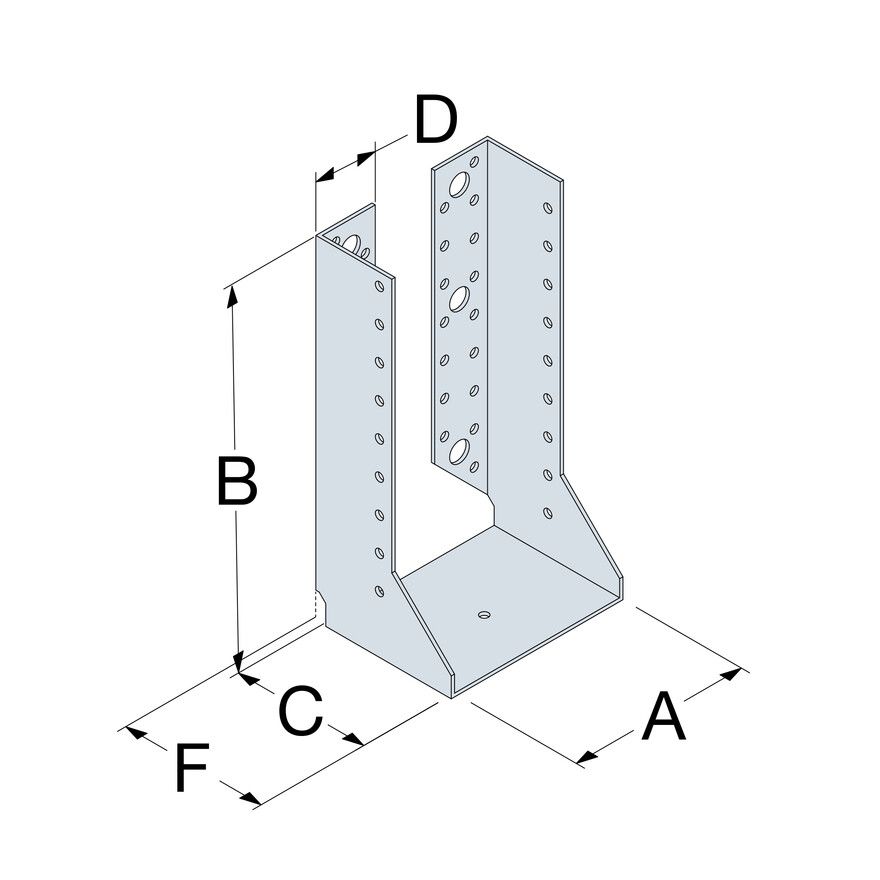

Dimensions et perçages

A = 80 mm ; B = 85 mm ; C = 76 mm ; Epaisseur = 2 mm.

Dimensions poutre :

Largeur min/max : 78/80 mm.

Hauteur min/max : 95/128 mm.

Perçages sur porteur : 10 x Ø5.

Perçages sur porté : 6 x Ø5.

Support SAI250/80/2

— Porteur : bois massif, bois composite, bois lamellé-collé,
— Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d'utilisation SAI250/80/2

Solives, pannes, lisses et montants de bardage, poteau, poutre.

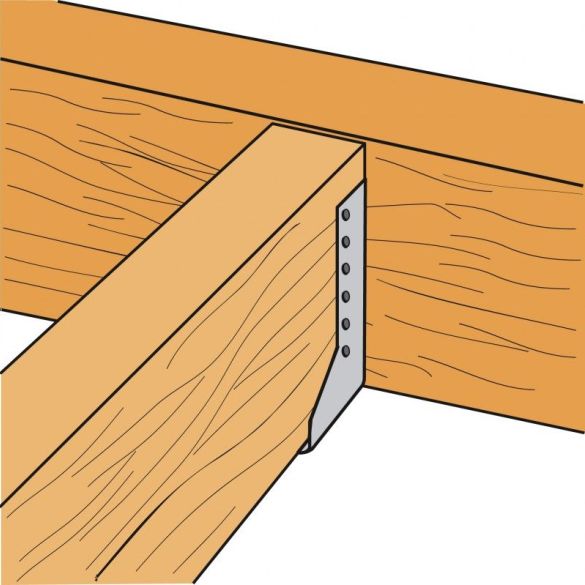

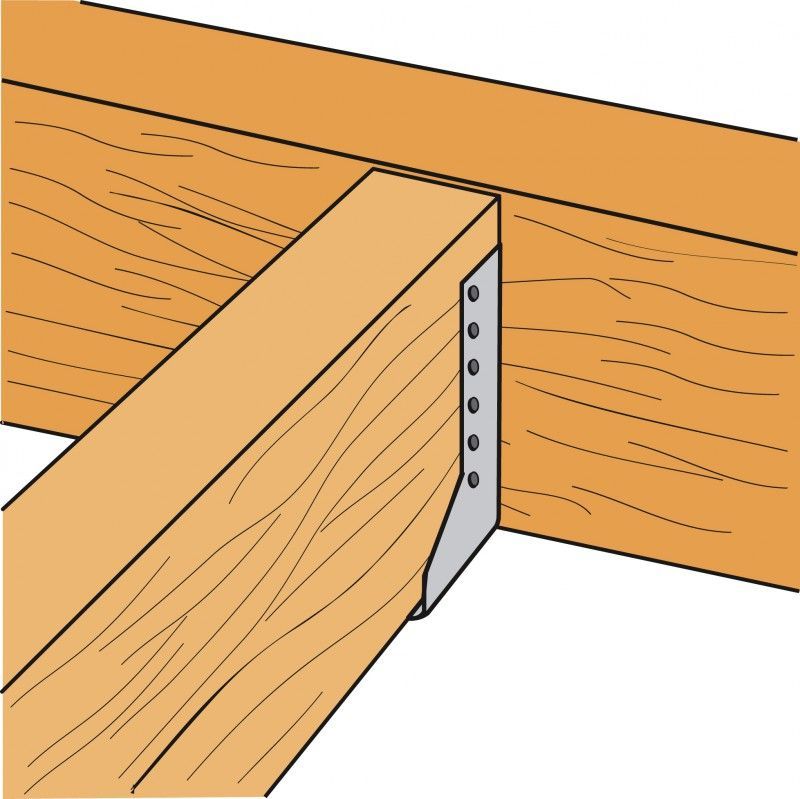

Installation SAI250/80/2

1. Tracer l’emplacement de la poutre portée sur le porteur.
2. Présenter le sabot et préfixer les ailes de chaque côté.
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut qu'en bas pour faciliter l’installation de la poutre portée.
4. Finaliser la fixation sur chaque aile.
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
