Goujon d’ancrage à expansion contrôlée avec évaluation technique européenne pour béton fissuré et non fissuré C20/25 à C50/60.

Avantages

• - Avec agrément pour 2 profondeurs d’ancrage pour plus de flexibilité.
• - L’ancrage garantit une expansion sûre, grâce à une répartition uniforme des contraintes, des entraxes et des distances aux bords réduits.

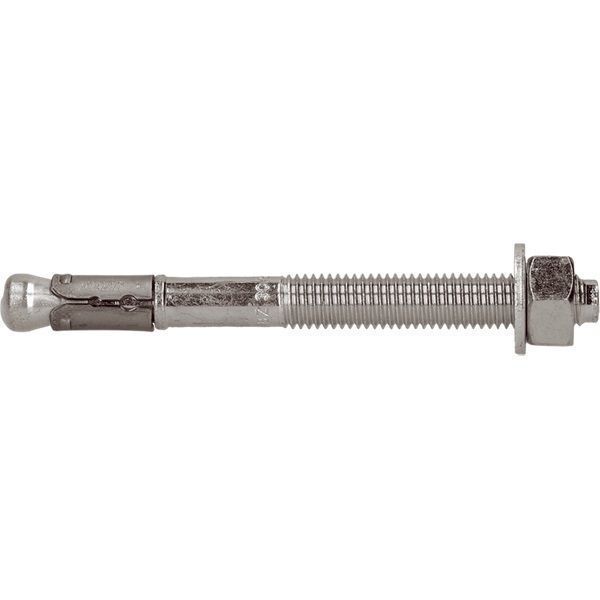

• - Goujon prémonté avec rondelle et écrou, marquage de la longueur sur la tête.

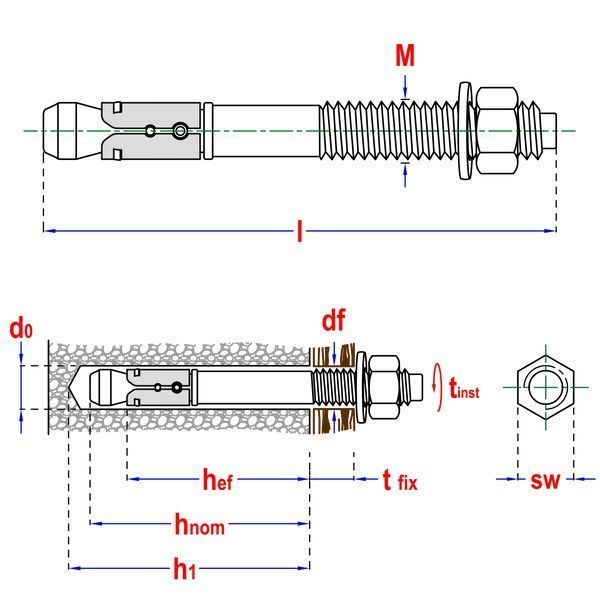

Caractéristiques

• l Longueur : 60 mm
• b Longueur du filetage : 16 mm
• d0 Diamètre de perçage = 8 mm
• M Filetage métrique = M8
• sw - Surplat = 13 mm
• tfix - Épaisseur à fixer = 6S
• hef Profondeur d'ancrage effective : 35 mm
• df - Trou de passage = 9 mm
• h1 (red) Prof. de perçage (réduite) : 49 mm
• hnom  Profondeur d'ancrage nom : 41 mm
• Tinst - Couple de serrage Nm = 20 mm

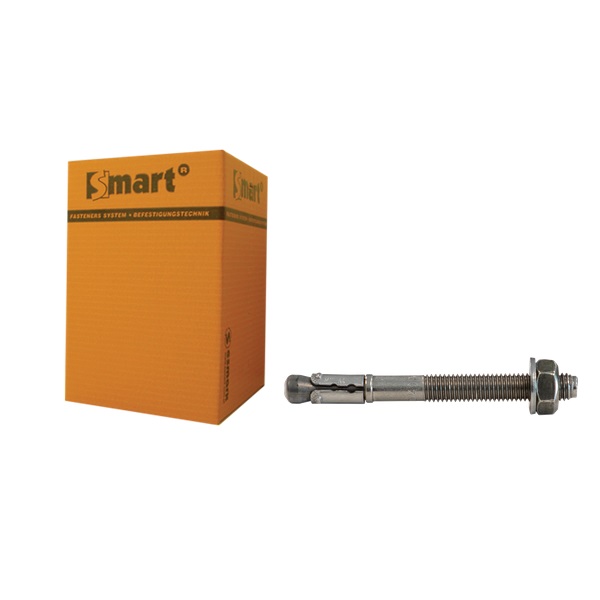

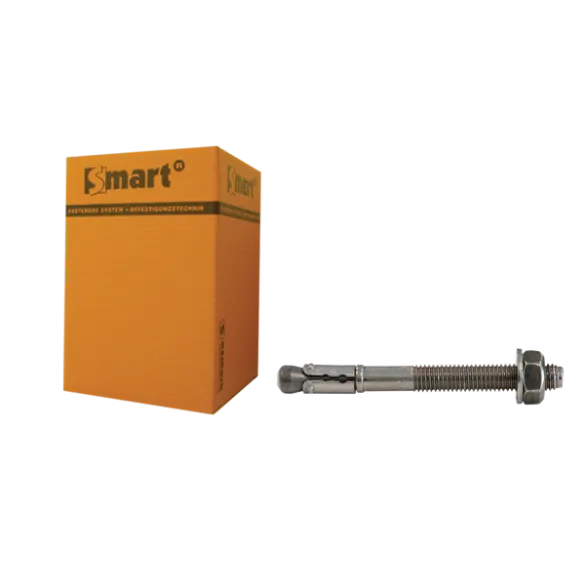

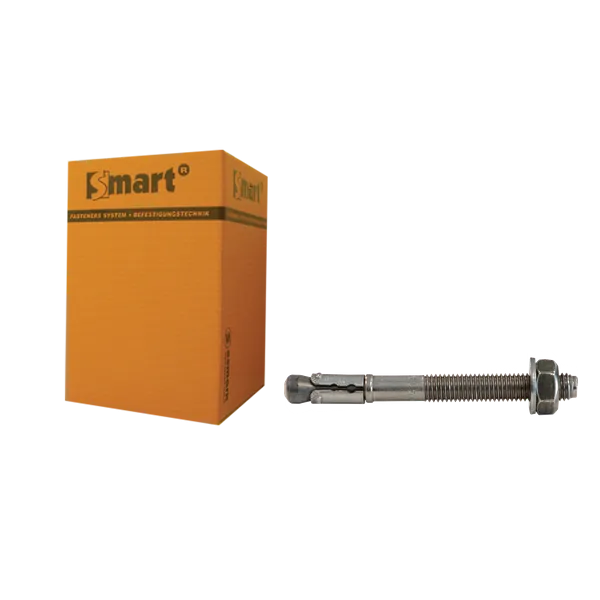

• Boîte de 200 pièces.

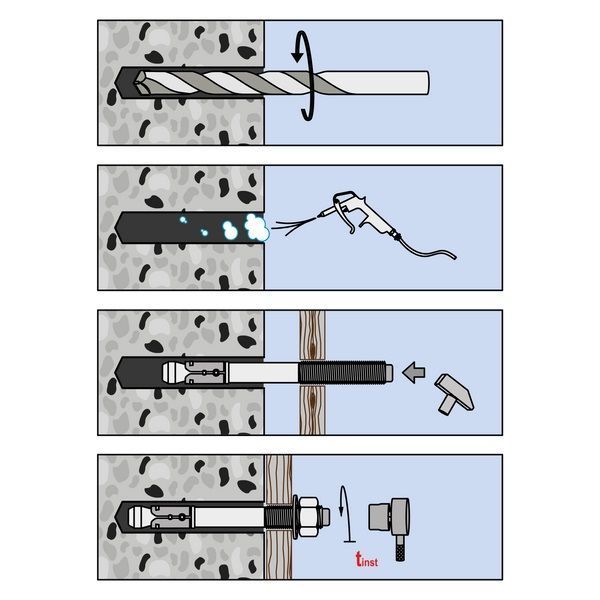

Mise en œuvre

1. • Installation affleurante / Installation traversante.
2. • La cheville est pré-assemblée et peut être installée directement à travers la pièce à fixer.

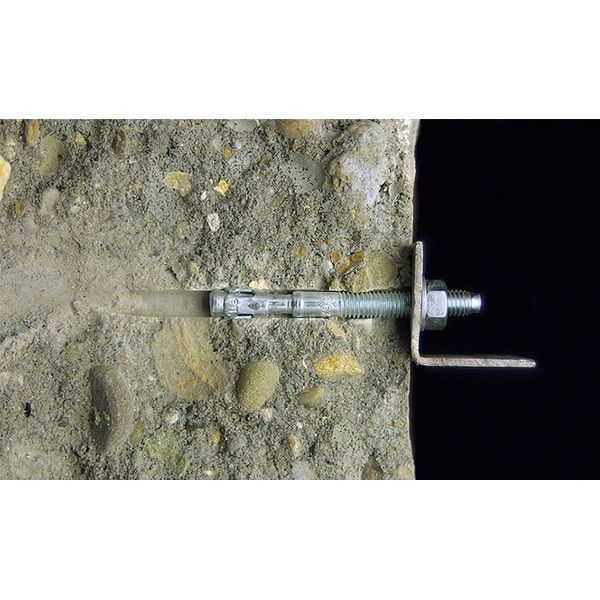

3. • Lorsque l'écrou est serré, le cône est ramené dans la bague d'expansion et s'écarte contre le trou. Appliquer le couple de serrage indiqué.
