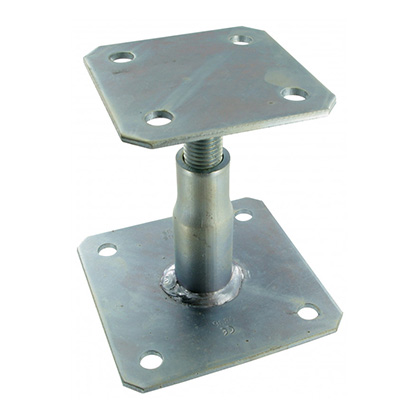

Pied de poteau réglable - APB100/150 - Simpson Strong-Tie

Le pied de poteau réglable de 10 à 15 cm APB100/150 est destiné à assurer le support d'un poteau dans sa partie basse. Il peut être utilisé pour des poteaux d'auvents, de pergolas, de terrasses ou de vérandas.

Ce pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier. Ne nécessite pas d'usinage.

ATTENTION : pour l'installation de ce pied de poteau, la section de bois maximale préconisée est 200 x 200 mm.

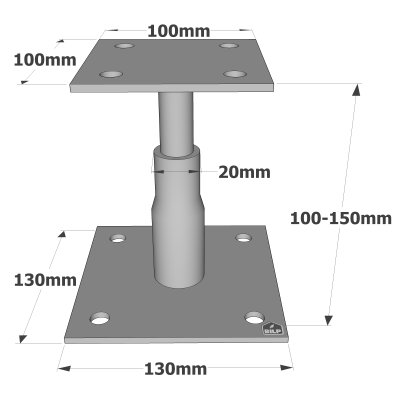

DIMENSIONS ET PERÇAGES

A = 100mm ; B = 100 à 150mm ; C = 100mm ; D = 130mm ; F = 130mm. Epaisseur = 4 mm.

Perçage : 8 boulons Ø 12 mm.

CARACTÉRISTIQUES

• Type de produit : Pied de poteau.
• Base : 130 x 130 mm.
• Hauteur réglable : 100 à 150 mm.
• Platine supérieure : 100 x 100 m.
• Epaisseur : 4mm.
• Perçage : Ø 10 mm.
• En Acier S235 JR suivant NF EN 10025, épaisseur : 4 mm.
• Pièce /ouvrage de destination : Extérieur.
• Support d'application : Béton, bois.
• Type de pose/fixation : à visser.
• Réglage : 100 à 150 mm.

UTILISATION

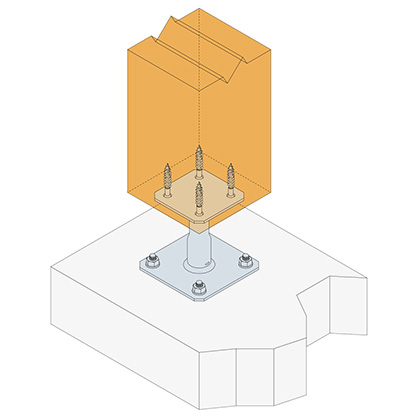

Partie haute :

1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l'aide de tirefonds LAG (pré-perçage nécessaire).

Partie basse :

1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l'aide d'ancrages adaptés.
