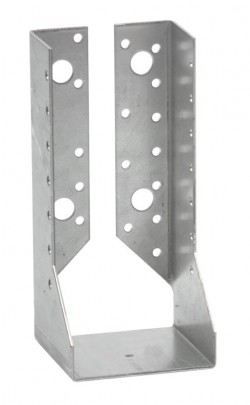

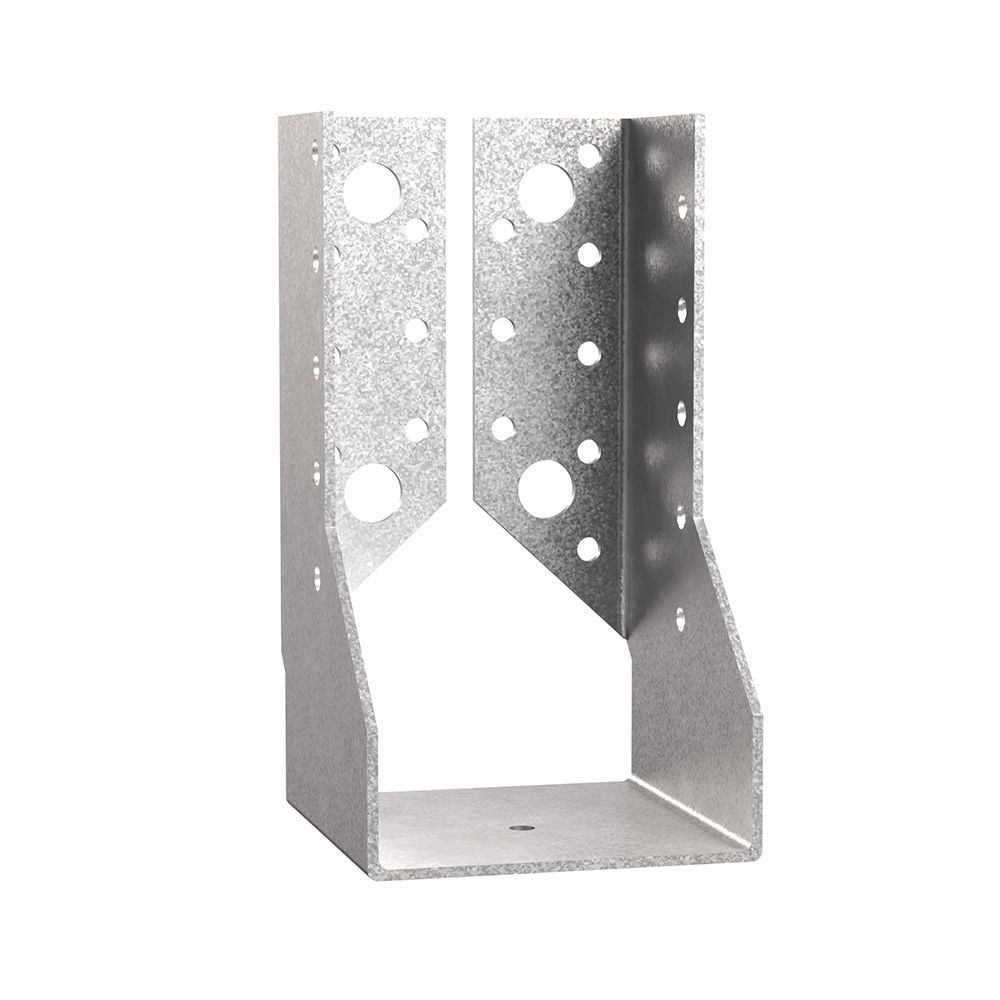

Sabot de construction à ailes intérieures 90x145 mm SAI500/90/2 SIMPSON.

Le sabot à ailes intérieures SAI380/90/2 est une variante du sabot à ailes extérieures qui permet d’apporter une plus grande discrétion dans l’assemblage. Son utilisation permet de répondre à des cas particuliers tels les assemblages en coin. Non recommandé sur support béton du fait d'un entraxe entre les chevilles trop faible.

Sabot en acier galvanisé S250GD + Z275 suivant NF EN 10346, Epaisseur : 2 mm.

- Installation simple et rapide,

- Discrétion de l'assemblage,

- Largeurs au choix selon les plages indiquées.

Support SAI380/90/2 :

Porteur : bois massif, bois composite, bois lamellé-collé,
Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d'utilisation SAI380/90/2 :

Solives, pannes, lisses et montants de bardage, poteau, poutre.

Dimensions et perçages :

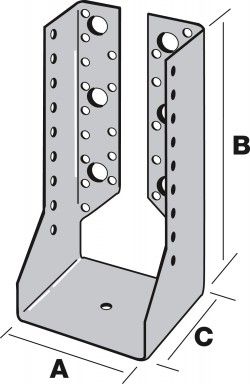

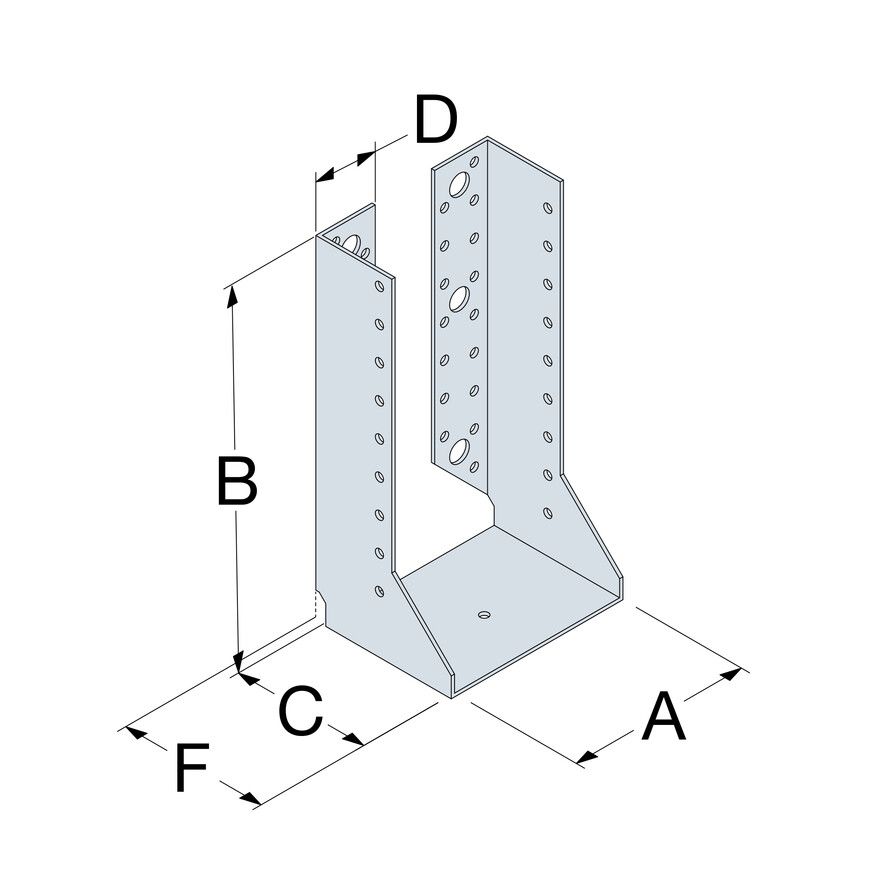

A = 90 mm ; B = 145 mm ; C = 76 mm ; Epaisseur = 2 mm.

Dimensions poutre :

Largeur min/max : 88/90 mm.

Hauteur min/max : 155/218 mm.

Perçages sur porteur : 20 x Ø5.

Perçages sur porté : 12 x Ø5.

Installation SAI380/90/2 :

Tracer l’emplacement de la poutre portée sur le porteur.

Présenter le sabot et préfixer les ailes de chaque côté.

Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée.

Finaliser la fixation sur chaque aile.

Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
